插入式电磁流量计
产品简介
/ product introduction
HSD/HSCD系列智能电磁流量计按安装方式分为管道式和插入式两种类型。两种型式均由传感器和智能信号转换器组成，根据转换器与传感器的装配形式可分为一体式和分体式二种结构。
一体式：转换器与传感器直接装配成一个整体，不可分离。常用于环镜状况较好的现场。

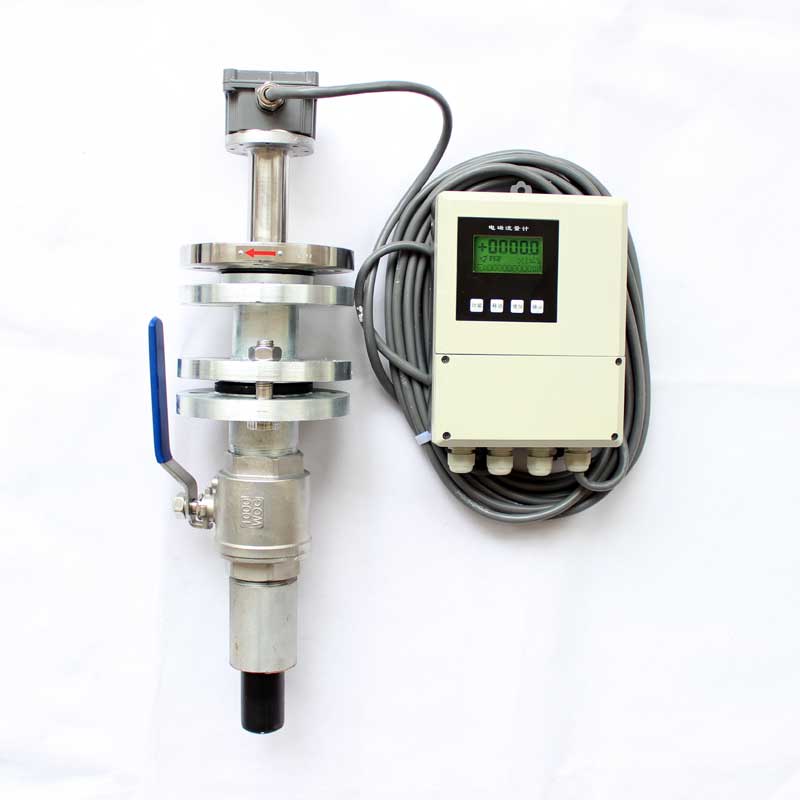

分体式：转换器通过一根专用电缆与传感器组成的一台产品，传感器安装在现场，转换器安装在条件较好的场所。常用于环镜状况较差的现场，如地进里，高温旁，人员不便到达的地方。管道式一般适用于中小口径的测量，特殊情况可定制，插入式一般适用于较大口径管道流量的测量。
产品特点
/ product characteristic◆仪表结构简单、可靠、无可动部件、工作寿命长。
◆无截流阻流部件，不存在压力损失和流体堵塞现象。
◆无机械惯性，响应快速，稳定性好，可应用于自动检测、调节和程控系统。
◆测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响。
◆采用聚四氟乙烯或橡胶材质衬里和HC、HB、316L、Ti等电极材料的不同组合可适应不同介质的需要。
◆备有管道式、插入式等多种流量计型号。
◆采用EEPROM存贮器，测量运算数据存贮保护安全可靠。
◆具备一体化和分离型两种型式。
◆高清晰度LCD背光显示。
技术参数
/ technical parameters|
项目 |
管道式 |
插入式 |
|
公称通径 |
DN15~DN2600 |
≥DN200 |
|
介质电导率 |
≥5μs/cm |
≥5μs/cm |
|
基本误差 |
0.5级，1.0级（随口径区分） |
±2.5%F·S |
|
流速范围 |
0.5~10m/s 推荐1~5 m/s |
0.5-10 m/s |
|
环境温度 |
传感器-40℃~80℃，转换器-15℃~50℃ |
-40~55+℃ |
|
介质温度 |
≤120℃（聚四氟乙烯或F46） （被测介质大于120℃时，订货时请加以说明） |
-26~+150℃ |
|
连接方式 |
GB/T91199-2000标准法兰 |
GB/T9119-2000标准法兰 螺纹连接，球阀规格：DN50 |
|
工作压力 |
DN15-DN80:4.0Mpa DN100-DN150:1.6Mpa ≥DN400:1.0Mpa特殊规格订货时请注明 |
0.25Mpa~4.0Mpa 特殊规格订货时请注明 |
|
输出信号 |
电流输出：4~20mADC（负载电阻0~500Ω）； 频率输出：0~1kHz（负载电阻≥3000Ω），电压输出：0~5VDC； |
|
|
消耗功率 |
≤15W |
≤15W |
|
供电电源 |
交流：~220V，50Hz；直流：+24V； |
|
|
衬里材料 |
聚四氟乙烯；橡胶 |
橡胶 |
|
电极材料 |
0Cr18Ni12Mo2Ti，哈氏合金B、钽、钛、不锈钢涂覆碳化钨 |
|
|
通信接口 |
RS-232；RS-485；HART |
|
|
安装形式 |
一体式；分体式 |
|
|
励磁方式 |
低频脉冲直流励磁 |
|
产品选型
/ product selection
