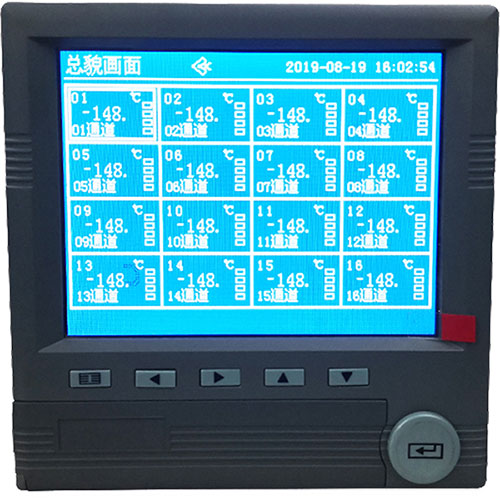

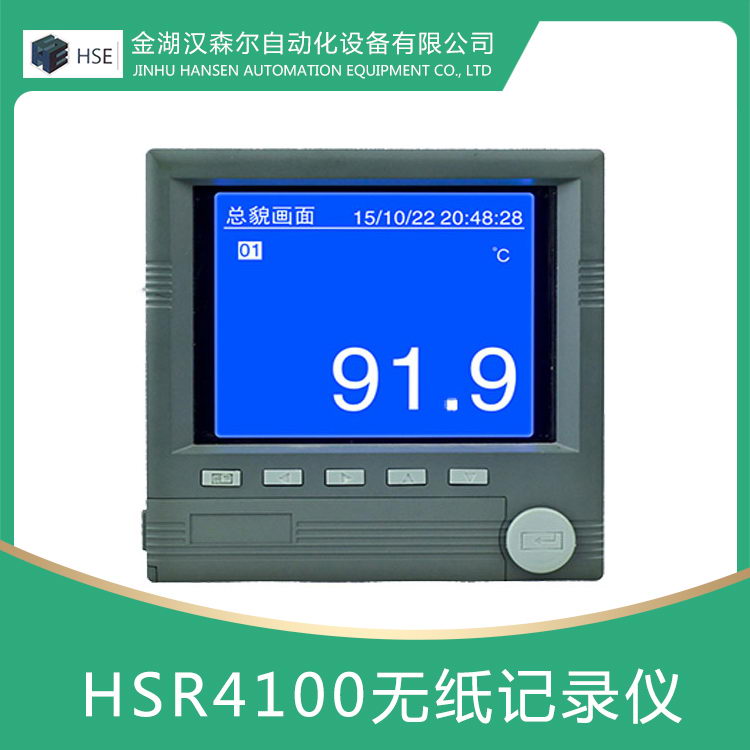

HSR4100无纸记录仪
产品简介
/ product introduction
HSR4100系列经典无纸记录仪具有仪表显示信息量大、操作简单、界面友好，功能齐全等特点:可支持16路信号输入，可输入标准电流、标准电压、频率、毫伏、热电偶、热电阻等信号。具有传感器隔离配电输出、可支持继电器报警输出、变送输出、流量积算、温压补偿、历史数据转存、打印以及远程通讯功能。该记录仪采用32位ARM微处理器，画面响应时间小于0.2秒。
产品特点
/ product characteristic◆ 采用5.6 英寸高亮度图形液晶显示屏无笔、无纸记录，日常维护工作量非常小；
◆ 采用高速、高性能32位ARM微处理器，画面响应时间小于0.2秒，可同时实现16路信号采集、记录、显示和12路报警；
◆ 采用256M 大容量的FLASH闪存芯片存贮历史数据，掉电永不丢失数据；
◆ 全隔离万能输入，可同时输入多种信号，无需更换模块，通过软件组态即可；
◆ 显示工程量数据的数值范围更宽，可显示4 位数值：-999~9999；
◆ 可以组态显示：工程位号、工程单位、流量累积；
◆ 剪贴板的复制和粘贴功能方便用户的参数设置；
◆ 12路继电器报警输出，具有闪光报警显示，同时指示各路报警的下下限、下限、上限、上上限报警；
◆ 16 路温压补偿，支持补偿信号输入、常数可选，提供多种补偿模型，如过热蒸汽，饱和蒸汽、压力补偿等常用补偿模型；
◆ 支持外接微型打印机，手动打印数据、曲线，满足用户现场打印的需求；
◆ 配备标准USB 接口，支持USB 1.1 、2.0 优盘，历史数据转存快捷方便；
◆ 标准串行通讯接口： RS485 和 RS232C ， 支持Modbus RTU协议；
◆ 采用新型开关电源，能在交流电源85VAC～265VAC、45～65HZ范围内正常工作；
◆ 提供变送器+24VDC隔离配电，简化了系统，节约了费用；
◆ 仪表集成硬件实时时钟，掉电情况下时钟也能准确运行，更方便企业计量管理；
◆ 全铝密封外壳及内部屏蔽板，保证仪表在恶劣的环境中正常工作。
技术参数
/ technical parameters|
屏 幕 |
5.6 英寸蓝色LCD、320*240点阵、LED背光
|
|
精 度 |
实时显示：±0.2%F.S.；曲线显示：±0.5%F.S.；追忆精度：±0.2%F.S. |
|
输入规格 |
全隔离万能输入，1~16通道信号输入，通道间全隔离，隔离电压大于1000V |
|
电压输入 |
0-5V、1-5V、0-20mV、0-100mV |
|
电流输入 |
0-10mA、4-20mA、0-20mA |
|
电阻输入 |
Res（0-400Ω） |
|
热电阻 |
PT100、Cu50、G53、Cu100、BA1、BA2 |
|
热电偶 |
S、B、K、T、R、E、N、J、F1、F2 |
|
频率输入 |
频率信号（PI）（频率范围：0-30000HZ） |
|
隔离阻抗 |
20MΩ@1000V |
|
配电输出 |
变送器配电+24VDC，最多16路隔离或集成配电，配电≤30mA/路； |
|
变送输出 |
最多支持8路通道的4-20mA标准电流变送输出，负载能力750Ω（最大） |
|
报警输出 |
最大12路继电器触点输出，触点容量1A@250VAC/1A@30VDC，最大触点容量可定制 |
|
通讯接口 |
提供RS232C和RS485两种通讯接口供用户选择，支持Modbus RTU协议 |
|
掉电保护 |
所有数据保存FLASH存储器中，无需后备电池，确保历史数据与组态参数不会因掉电丢失 |
|
供电电源 |
220VAC/50HZ交流电源供电；支持DC24V，DC12V直流电源供电 |
|
记录保存 |
循环记录、存储年限10年以上 |

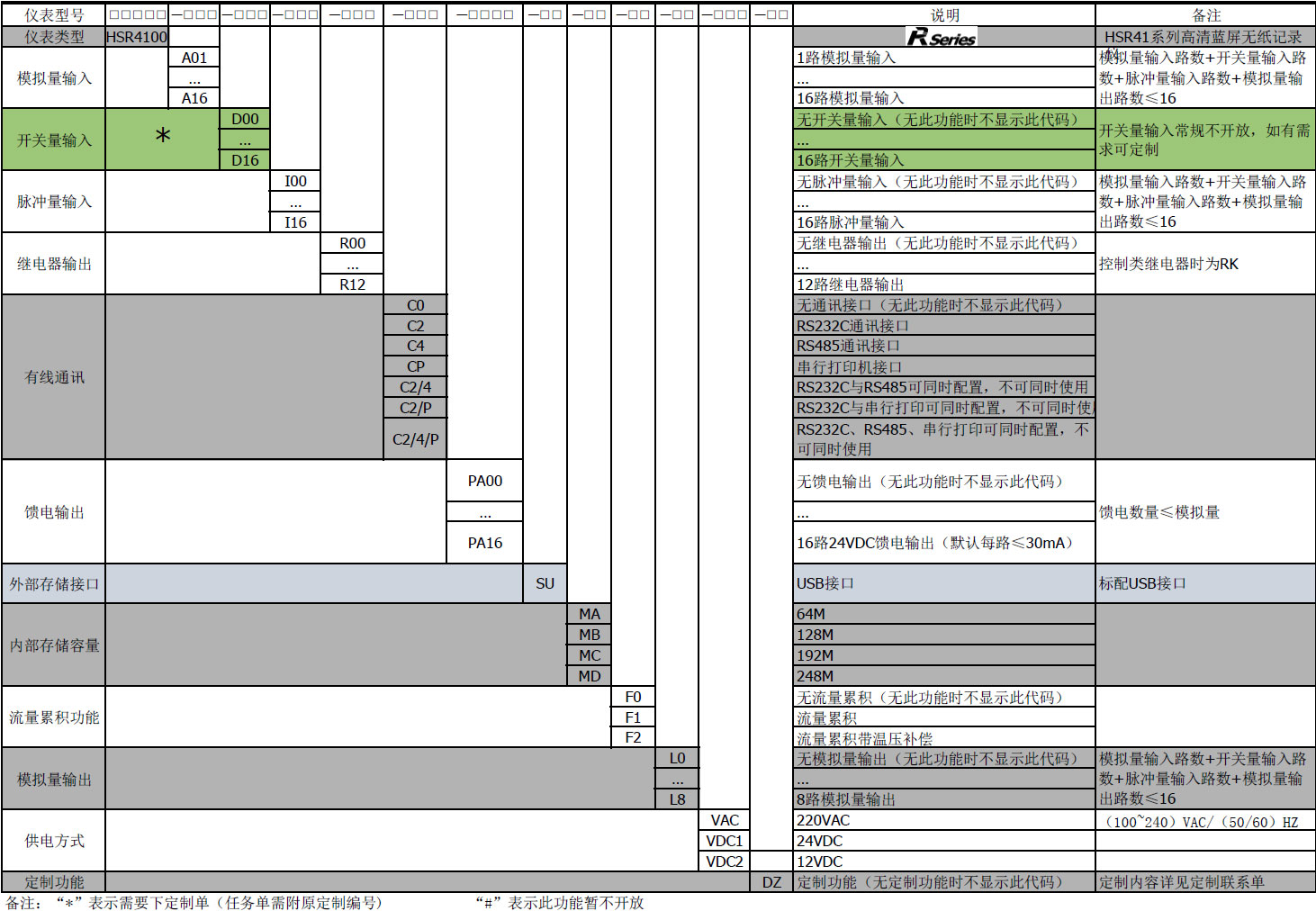

产品选型
/ product selection
