F3200H能源管理仪
产品简介
/ product introduction
F3200H能源管理仪采用32位ARM微处理器，适用于饱和蒸汽、过热蒸汽等介质的质量流量、热量计算，是集计量管理、预收费管理、贸易结算、数据远程于一体的多功能表，广泛用于供热行业的贸易计量与结算。
产品特点
/ product characteristic ◆配备USB功能，支持导出年、月、日流量报表；
◆可记录掉电次数、掉电总时间以及最后掉电时间；
◆可实现余额为零时自动关闭阀门停止服务；
◆支持实现远程充值或非接触IC卡充值；
◆供需方两级密码，不同权限解决供需管理问题；
◆依据IF97公式计算过热蒸汽饱和蒸汽的密度、热焓等；
◆支持温度、压力双补偿，可自动识别过热蒸汽、饱和蒸气；
◆保障补偿端传感器异常状态下的正常贸易结算；
◆可实现对高流量、低流量启用协议计量算法计量；
◆可以实现对峰、谷、平时段计量；
◆设置日定额、月定额量以及差额归属，实现日、月用量管理。
◆可记录掉电次数、掉电总时间以及最后掉电时间；
◆可实现余额为零时自动关闭阀门停止服务；
◆支持实现远程充值或非接触IC卡充值；
◆供需方两级密码，不同权限解决供需管理问题；
◆依据IF97公式计算过热蒸汽饱和蒸汽的密度、热焓等；
◆支持温度、压力双补偿，可自动识别过热蒸汽、饱和蒸气；
◆保障补偿端传感器异常状态下的正常贸易结算；
◆可实现对高流量、低流量启用协议计量算法计量；
◆可以实现对峰、谷、平时段计量；
◆设置日定额、月定额量以及差额归属，实现日、月用量管理。
技术参数
/ technical parameters
◆仪表屏幕：128*64点阵灰白屏液晶显示器（LCD）
◆流量通道：模拟量信号：4-20mA、0-10mA等信号
◆频率信号：Fr（范围：0.0-5000.0HZ，低电平≤1V，高电平≥4V）
◆温度通道：0-10mA、4-20mA、Pt100等信号
◆压力通道：0-10mA、4-20mA等信号
◆配电输出：提供1组12VDC，及2组24VDC传感器电源，输出电流单路最大30mA
◆变送输出：支持1路标准电流4-20mA变送输出，负载能力500Ω（最大）
◆继电器输出：支持2路继电器输出，触点容量3A@250VAC/3A@30VDC
◆通讯接口：支持Modbus RTU协议，波特率（1200、2400、4800、9600）
◆打印接口：RS232C直接连接微型打印机，波特率1200
◆交流供电电源：220VAC/50HZ交流电源供电
◆直流供电电源：支持24VDC（18VDC-36VDC）直流电源供电；支持12VDC（9VDC-18VDC）直流电源供电
◆流量通道：模拟量信号：4-20mA、0-10mA等信号
◆频率信号：Fr（范围：0.0-5000.0HZ，低电平≤1V，高电平≥4V）
◆温度通道：0-10mA、4-20mA、Pt100等信号
◆压力通道：0-10mA、4-20mA等信号
◆配电输出：提供1组12VDC，及2组24VDC传感器电源，输出电流单路最大30mA
◆变送输出：支持1路标准电流4-20mA变送输出，负载能力500Ω（最大）
◆继电器输出：支持2路继电器输出，触点容量3A@250VAC/3A@30VDC
◆通讯接口：支持Modbus RTU协议，波特率（1200、2400、4800、9600）
◆打印接口：RS232C直接连接微型打印机，波特率1200
◆交流供电电源：220VAC/50HZ交流电源供电
◆直流供电电源：支持24VDC（18VDC-36VDC）直流电源供电；支持12VDC（9VDC-18VDC）直流电源供电

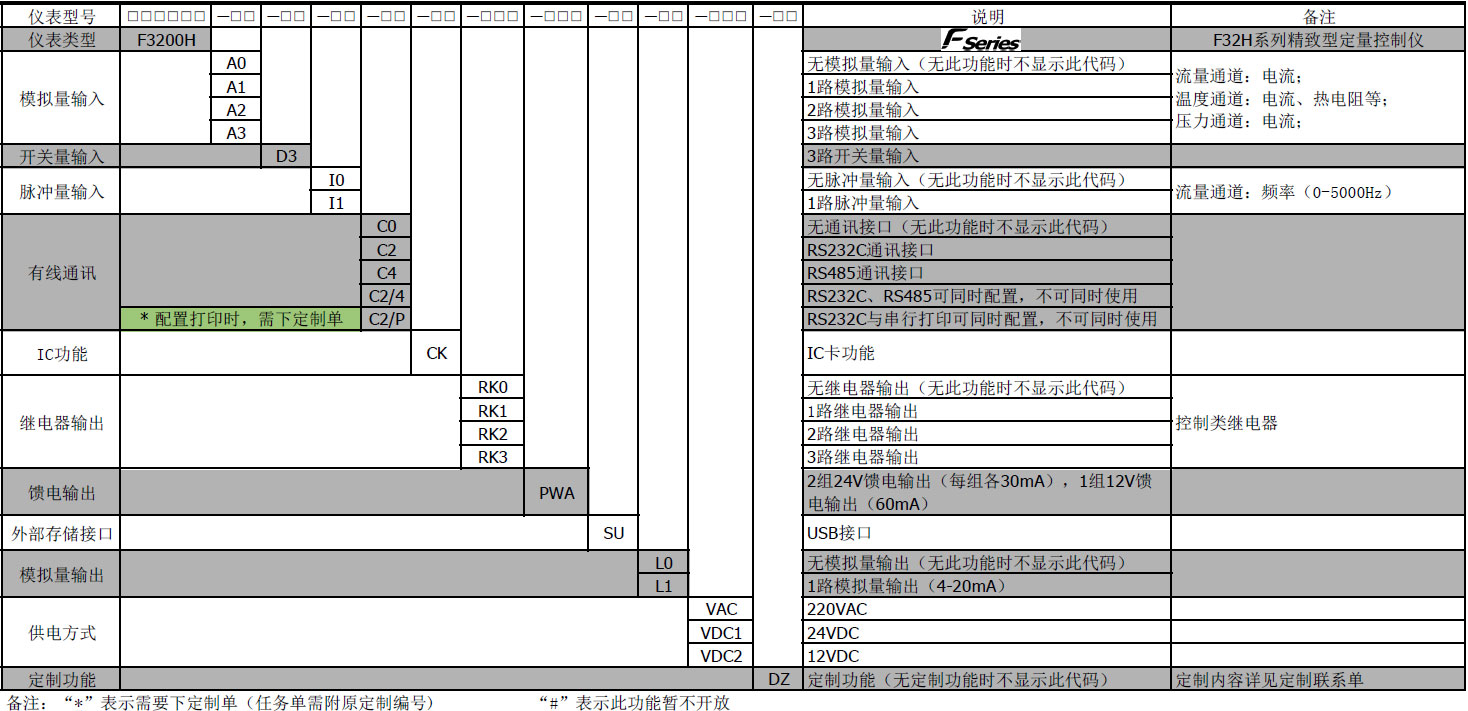

产品选型
/ product selection
