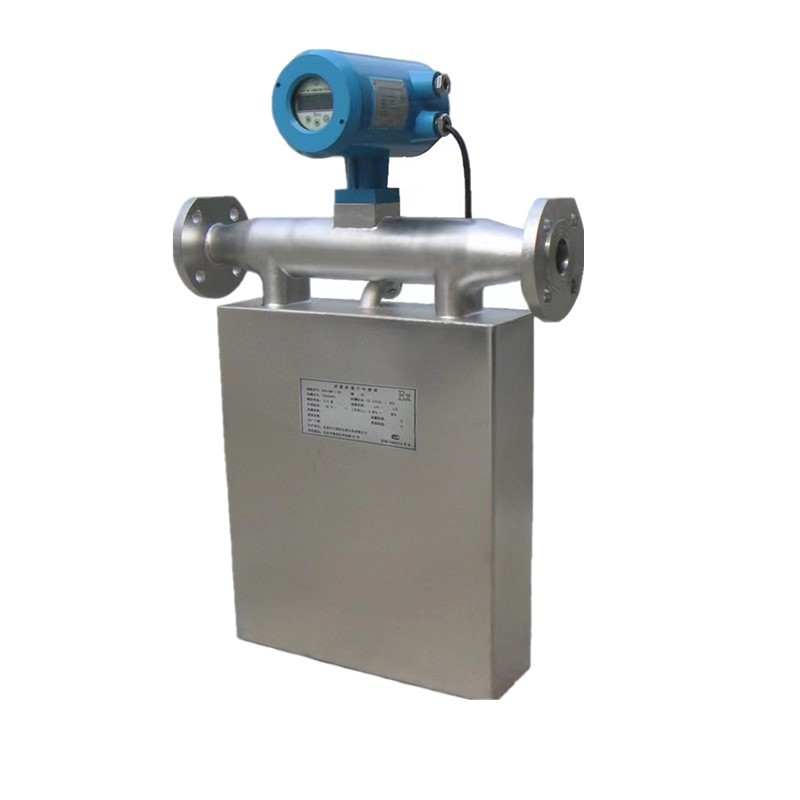

质量流量计
产品简介
/ product introduction
HSKL型质量流量计的结构是双弯管结构，其测量原理是通过测量作用于双弯管上的科里奥利力（简称科氏力）来检测管道中的质量流量。当满足两个条件：（1）双弯管以一定的频率振动，（2）管道中有流体流动时，就会产生一种新的力——科氏力，这个力是由管道振动和管道流体流动合成产生的附加力，这个力在弯管上产生了扭矩，使得弯管对称其中心线发生扭转。通过在弯管两侧的位移传感器检测其电信号，再对电信号进行处理，直接得出质量流量。
产品特点
/ product characteristic
测量准确度高，对流体状态要求低，压力损失小。多种规格的仪表都可以直接获得被测量液体或浆液的质量流量、体积流量、密度、温度，无需人工计算或估算。
技术参数
/ technical parameters技术指标参数表（表一）
|
指标名称 |
技术参数 |
|
质量流量测量准确度 |
±[0.2% + （零点稳定度/瞬时质量流量×100%）] |
|
质量流量测量重复性 |
±（1/2）×[0.2% + （零点稳定度/瞬时质量流量×100%）] |
|
密度测量范围 |
0.2 g/cm3～3.5g/cm3 |
|
密度测量准确度 |
±0.002g/cm3 |
|
温度测量范围 |
-60℃～+200℃ |
|
温度测量准确度 |
±1℃ |
|
电流输出 |
4mA～20mA |
|
频率输出 |
0Hz～10kHz |
|
批控继电器触点容量 |
24V/0.1A |
|
批控继电器触点形式 |
常开（用户订货时说明，可改为常闭） |
工作环境参数表（表二）
|
名 称 |
参 数 |
|
流体介质温度 |
-40℃～+200℃ |
|
工作环境温度 |
0℃～+40℃ |
|
工作环境湿度 |
≤90% RH，非冷凝 |
|
大气压力 |
86kPa～106kPa |
|
变送器供电要求 |
本安型电源电压: AC(220±10%)V，（50±5%）Hz 复合型电源电压: (24±10%)V |
|
整机功率 |
＜ 15W |

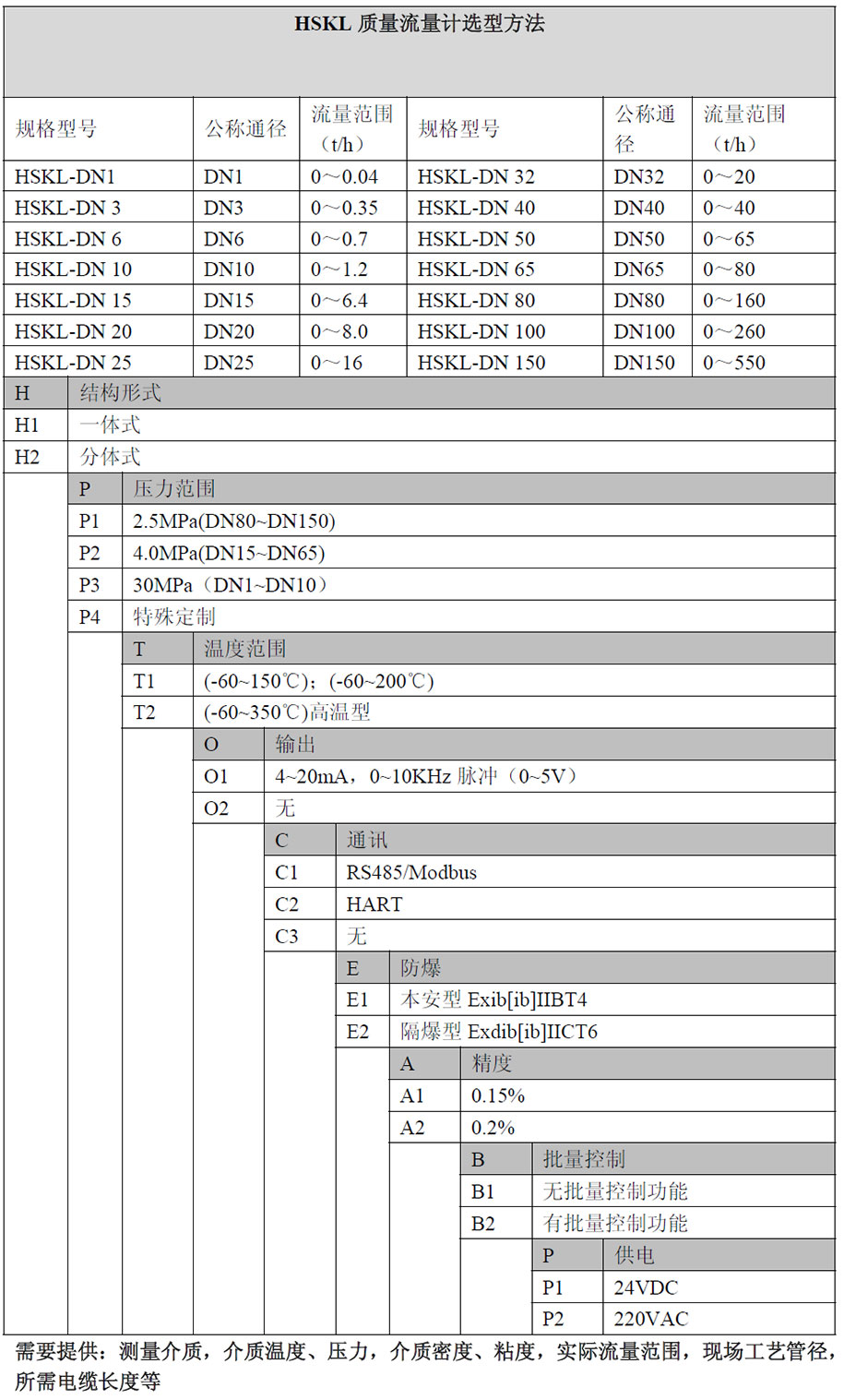

产品选型
/ product selection
