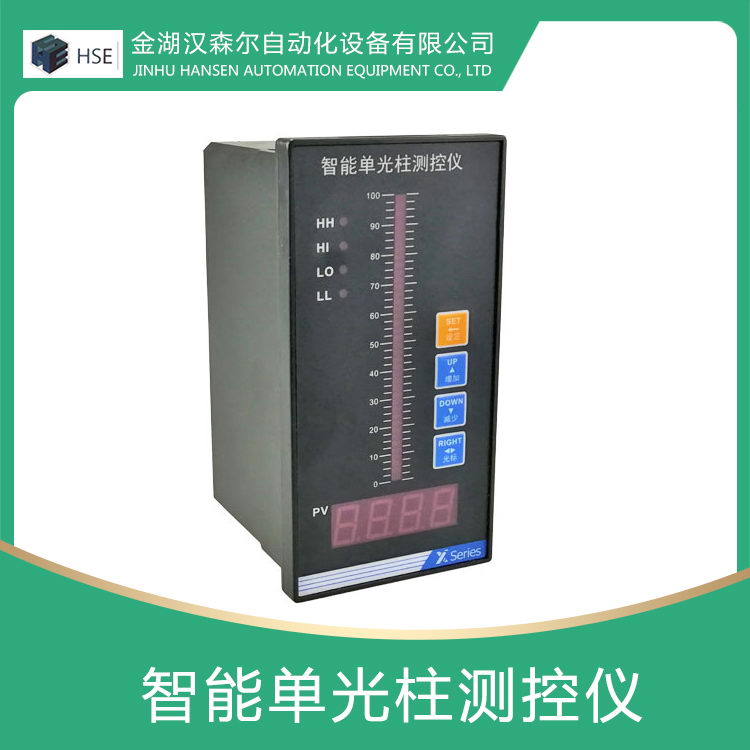

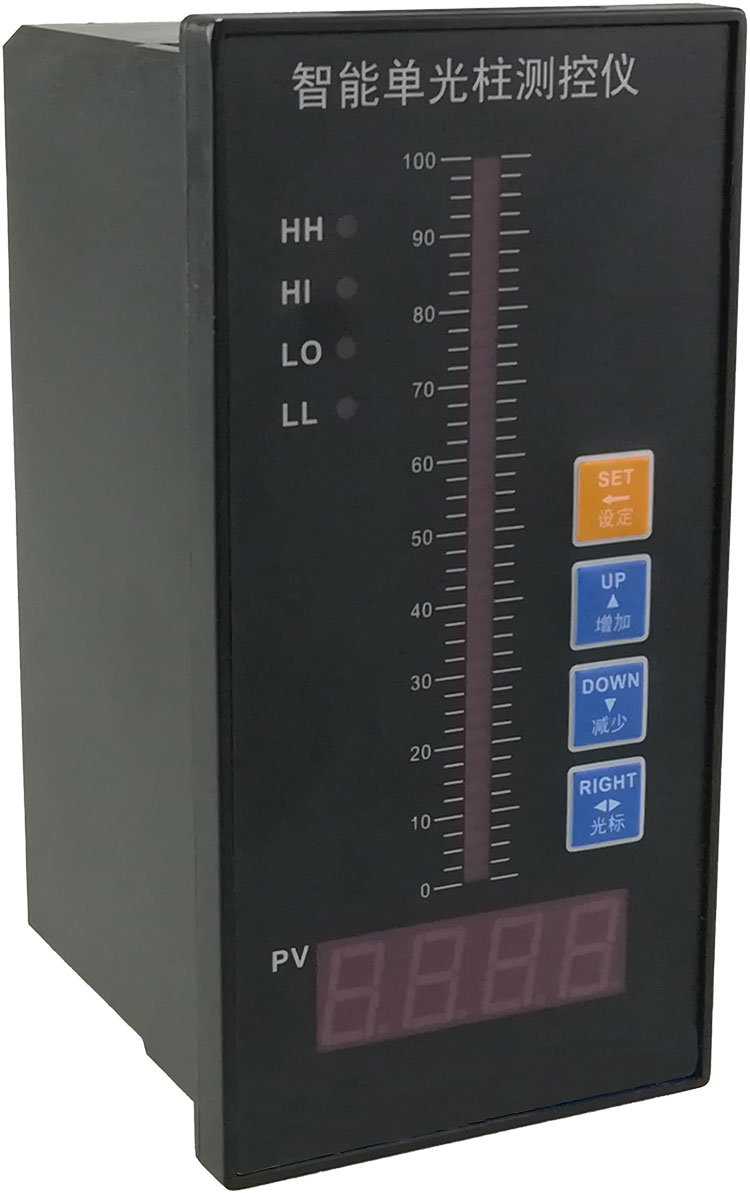

HSX1100单光柱测控仪
产品简介
/ product introduction
HSX1100单光柱测控仪采用专用的集成芯片，测量输入及变送输出采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差。本系列仪表做了多重保护和隔离优化设计，抗干扰能力强、可靠性高。本系列仪表大幅度减少，系统的组成结构相对简单，多种输入信号兼容（热电偶/热电阻/线性电压/线性电流/线性电阻等），可与各种传感器、变送器配合使用，实现对温度、压力、液位、长度、容量、力等多种物理量的测量、显示与报警控制，其适用非常广泛。
产品特点
/ product characteristic ◆专用的集成芯片及软硬件结合的抗干扰处理，稳定性更佳；
◆采用高亮度LED数码及高精度40段光柱清晰直观的显示测量值；
◆最多支持四路报警功能，含两路上限及两路下限报警，可独立报警；
◆热电偶冷端温度及热电阻引线电阻自动补偿，精确度更高；
◆可对外接的二、三线制变送器提供配电功能；
◆具备光电隔离的变送输出功能；
◆具备RS232C或RS485通讯功能，可与上位机连接构成数据采集系统及控制系统；
◆线性输入信号仪表可自定义零点和满度。
◆采用高亮度LED数码及高精度40段光柱清晰直观的显示测量值；
◆最多支持四路报警功能，含两路上限及两路下限报警，可独立报警；
◆热电偶冷端温度及热电阻引线电阻自动补偿，精确度更高；
◆可对外接的二、三线制变送器提供配电功能；
◆具备光电隔离的变送输出功能；
◆具备RS232C或RS485通讯功能，可与上位机连接构成数据采集系统及控制系统；
◆线性输入信号仪表可自定义零点和满度。
技术参数
/ technical parameters
●显示方式：单排四位LED 显示测量值，单色40 段光柱模拟显示测量值百分比
●显示范围：-1999~9999
●测量精度：±0.5%FS±1d 或±0.2%FS±1d
●输入信号：
热电偶：K、E、S、B、J、T、R、N 等，冷端温度自动补偿
热电阻：Pt100、Cu50 等，各引线电阻均应小于10Ω
直流电压： mV、0~5V、1~5V、0~10V（外接分压电阻）等
直流电流：0~10mA、0~20mA、4~20mA 等
线性电阻：0~400Ω（远传压力表）
●报警功能：上上限、上限、下限、下下限等方式
●变送输出精度：±0.3%FS，负载能力:500Ω
●继电器接点容量：AC240V/3A@DC24V/3A（无感阻性负载）
●仪表工作电压：220V±10V，功耗≤5W
●仪表开孔尺寸：152*76mm
●仪表外形尺寸：160*80*90mm
●仪表净重重量：<1kg
●工作环境：温度：0~50℃、相对湿度：<85%，无腐蚀性气体，无震动场合
●显示范围：-1999~9999
●测量精度：±0.5%FS±1d 或±0.2%FS±1d
●输入信号：
热电偶：K、E、S、B、J、T、R、N 等，冷端温度自动补偿
热电阻：Pt100、Cu50 等，各引线电阻均应小于10Ω
直流电压： mV、0~5V、1~5V、0~10V（外接分压电阻）等
直流电流：0~10mA、0~20mA、4~20mA 等
线性电阻：0~400Ω（远传压力表）
●报警功能：上上限、上限、下限、下下限等方式
●变送输出精度：±0.3%FS，负载能力:500Ω
●继电器接点容量：AC240V/3A@DC24V/3A（无感阻性负载）
●仪表工作电压：220V±10V，功耗≤5W
●仪表开孔尺寸：152*76mm
●仪表外形尺寸：160*80*90mm
●仪表净重重量：<1kg
●工作环境：温度：0~50℃、相对湿度：<85%，无腐蚀性气体，无震动场合
产品选型
/ product selection
