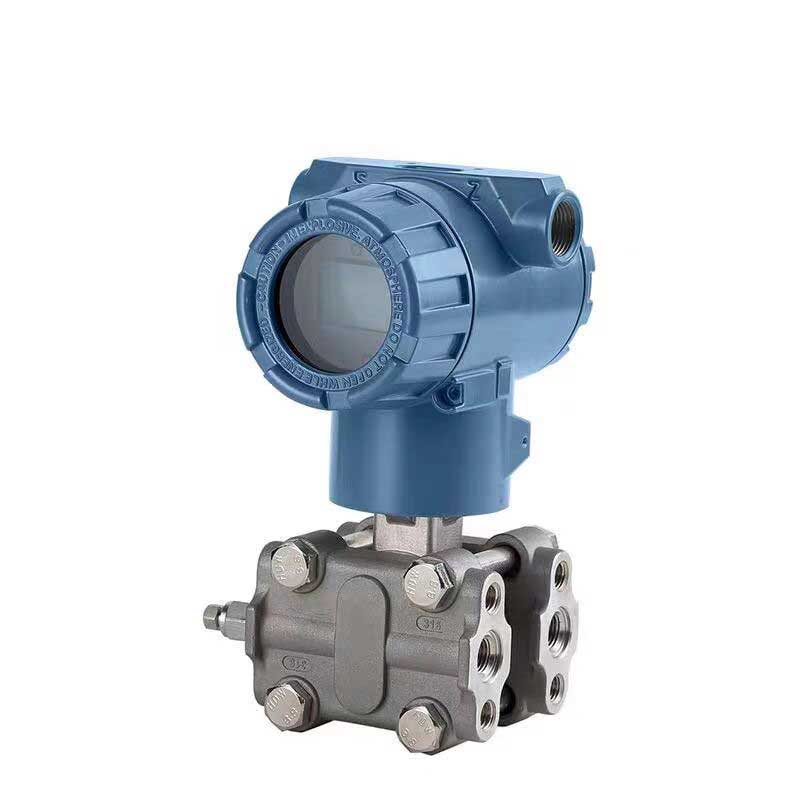

HS1151型压力变送器
产品简介
/ product introduction
汉森尔HS1151型单晶硅压力变送器精度最高可到0.075%，采用瑞士ROCKSENSOR单晶硅压力传感器和电路，用于测量液体、气体或蒸汽的液位、密度及压力，然后将其转变为4-20mA+HART电流信号输出。HS1151也可与HART手操器或HART Modem相互通信，进行参数设定、过程监控等。 单晶硅压力变送器高稳定性极低温度漂移，最高10年免维护。
产品特点
/ product characteristic●单晶硅压力变送器优异的静压性能，远非同场合电容式产品所能媲比，静压误差最优可控制在±0.05%/10MPa以内
●单晶硅压力变送器最高100:1的量程比调节
●单晶硅压力变送器电磁兼容性(EMC)符合GB/T 18268.1-2008
●单晶硅压力变送器电路采用微处理器和先进的数字隔离技术的模块化设计，数字化补偿技术对温度和静压进行补偿，使产品极高稳定性、可靠性和极低温度漂移，压力变送器零点、精和重复性度多年不变，长期运行最高10年免维护
●三种报警电流输出模式用户可选择
●压力变送器可自由编程组态，总线标准4-20mA/HART输出
●单晶硅压力变送器具有自诊断能力
●单晶硅压力变送器在结构上，用户很方便的通过HART通讯手操器和壳外的按钮对变送器进行组态，设置和标定
技术参数
/ technical parameters|
应 用 |
测量压力、差压、液位、流量等多种工业参数，可以广泛应用于石油、化工、电力、冶金等行业。 |
|
测量对象 |
液体、气体、蒸汽 |
|
精度 |
精度为所调量程的±0.075%。若所调量程<1/10最大量程，则精度为所调量程的±[0.025+0.005×（最大量程/所调量程）]% |
|
环境温度 |
-40℃～85℃ （无显示） / -30℃～70℃ （有显示） / 30℃～60℃ （防爆型式 IC） |
|
贮藏温度 |
-40℃～100℃（无显示） / -40℃～85℃ （有显示） |
|
介质温度 |
-20℃～+550℃ |
|
环境湿度 |
5%～100%RH |
|
温度影响 |
每28℃（50℉）变换时的影响所调量程≥0.1最大量程：±[0.019% 最大量程 +0.125% 所调量程]所调量程＜0.1最大量程：±[0.025%最大量程+0.125%所调量程] |
|
阻尼调整 |
时间常数0～15秒 |
|
更新时间 |
0.2秒 |
|
启动时间 |
≤5秒 |
|
显示 |
可选的6位数字及5位字母LCD液晶显示模块 |
|
负载电阻 |
0～1500Ω（通常情况时） / 250～550Ω（使用HART通讯时） |
|
输出 |
模拟：2线的4～20mA / 数字：HART，FF，PA等信号 |
|
电源 |
9～32VDC（FF、PA仪表） / 9～17.5VDC（FF、PA防爆型仪表） |
|
绝缘 |
在端子与外壳之间：500Vrms（707VDC） |
|
长期稳定性 |
12个月为最大量程的±0.1% |
|
静压影响 |
最大量程的±0.25%/13.8MPa |
|
安装位置影响 |
最大零点漂移为0.24kPa |
|
电源影响 |
小于所校量程的0.005%/V |
|
防爆性能 |
本质安全型 Ex ia IIC T4 |
|
防护等级 |
IP65 |
|
振动影响 |
任意轴向0～200Hz，误差为最大量程的±0.05%/g |
产品选型
/ product selection|
代码 |
变送器结构类型① |
备注 |
||||
|
HS1151 |
汉森尔1151型压力/差压变送器 |
|
||||
|
HS3351 |
汉森尔3351型压力/差压变送器 |
|
||||
|
HS3351T |
汉森尔3351T型直接安装式压力变送器 |
|
||||
|
代码 |
测量类型② |
DR |
DP |
GP |
HP |
AP |
|
DR |
HS微差压变送器 |
* |
|
|
|
|
|
DP |
HS差压变送器 |
|
* |
|
|
|
|
GP |
HS表压变送器 |
|
|
* |
|
|
|
HP |
HS高静压变送器 |
|
|
|
* |
|
|
AP |
HS绝压变送器 |
|
|
|
|
* |
|
代码 |
测量范围③ |
DR |
DP |
HP |
GP |
AP |
|
2F |
(0—0.1～1)kPa |
* |
|
|
|
|
|
3E |
(0—1～6)kPa |
|
* |
* |
* |
|
|
4E |
(0—6～40)kPa |
|
* |
* |
* |
* |
|
5E |
(0—40～200)kPa |
|
* |
* |
* |
* |
|
6E |
(0—0.16～1)MPa |
|
* |
* |
* |
* |
|
7E |
(0—0.4～2)MPa |
|
* |
* |
* |
* |
|
8E |
(0—1.6～8)MPa |
|
|
|
* |
* |
|
9E |
(0—4～20)MPa |
|
|
|
* |
|
|
0E |
(0—6～40)MPa |
|
|
|
* |
|
|
代码 |
准确度等级④ |
|
|
|
|
|
|
1 |
0.1级 |
|
|
|
|
|
|
2 |
0.2级 |
|
|
|
|
|
|
5 |
0.5级 |
|
|
|
|
|
|
代码 |
防爆类型 ⑤ |
|||||
|
P |
普通型 |
|||||
|
d |
隔爆型 dⅡBT4 |
|||||
|
i |
本质安全型 iaIICT6 |
|||||
|
代码 |
静压等级 ⑥ |
|
|
|
|
|
|
1 |
≤2.5 一般静压 |
|
|
|
|
|
|
2 |
≤6.4 一般静压 |
|
|
|
|
|
|
3 |
≤10 一般静压 |
|
|
|
|
|
|
4 |
≤16 高静压 |
|
|
|
|
|
|
5 |
≤25 高静压 |
|
|
|
|
|
|
6 |
≤32 高静压 |
|
|
|
|
|
|
代码 |
显示表头 ⑦ |
|||||
|
/ |
无现场显示 |
|||||
|
M1 |
(0～100)%线性指针表 |
|||||
|
M3 |
3 1/2位LCD数字显示器 |
|||||
|
M4 |
3 1/2位LED数字显示器 |
|||||
|
M5 |
智能LCD显示器 |
|||||
|
选型举例： |
HS3351 DP 3E S 22 M5 C1 B1汉森尔3351型差压变送器量程为3E智能带HART协议，带LCD显示，管装弯支架。 |
|||||
