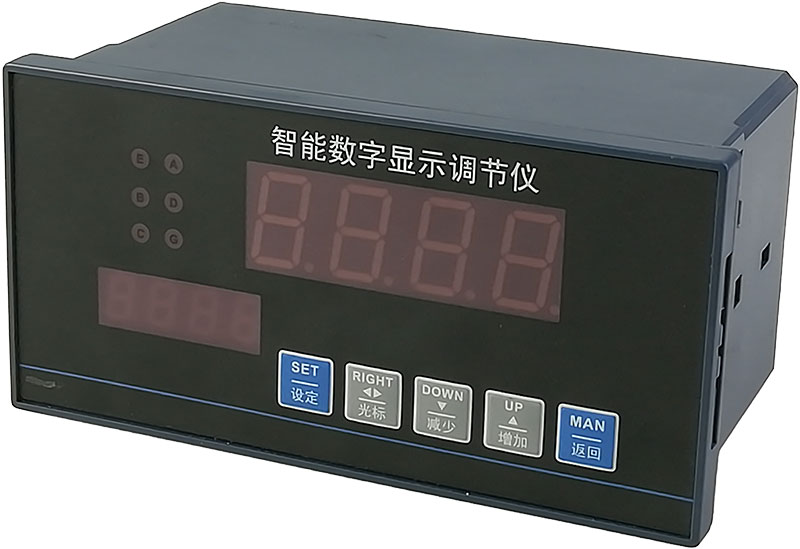

HSX1000数字显示调节仪
产品简介
/ product introduction
HSX1000数字显示调节仪采用了自行研制开发，委托日本集成电路制造商定制生产的专用集成电路，它不仅汇集目前自动控制系统中各类调节仪表的大部分功能，同时还集成了CPU、I/O接口、EPROM和D/A转换等电路，辅以博采众长、精心编制、反复调试的软件系统使本仪表功能更为全面，应用更为广泛。
产品特点
/ product characteristic ◆仪表硬件大幅度减少，系统的组成结构相对简单。在用户申请范围内，多种输入信号兼容。
◆采用了优化设计，工艺显著改善，没有调整电位器，所有的校准和功能可全部通过键盘由软件完成。
◆最多可设定六个报警输出，报警方法可达十种以上，并可对报警参数进行监控。
◆可选加两路D/A 输出口，可以对过程量和控制量同时进行光电隔离输出，以确保被控系统的安全可靠。提供5V和24V两个恒压源输出，可满足大多数辅助功能的需求。
◆任何复杂的控制、调节、报警、输出等功能，均可由仪表工进行简单的操作，设定后加以密码保护，使其变成一个傻瓜式仪表，现场操作工将不能修改被锁定的参数。甚至还可做到不让操作工查看。由用户自已设定的四个类别百种级别的抗干扰模式，可适应各种环境的干扰源。
◆线性输入或Pt100X仪表可自定义零点和满度。
◆采用了优化设计，工艺显著改善，没有调整电位器，所有的校准和功能可全部通过键盘由软件完成。
◆最多可设定六个报警输出，报警方法可达十种以上，并可对报警参数进行监控。
◆可选加两路D/A 输出口，可以对过程量和控制量同时进行光电隔离输出，以确保被控系统的安全可靠。提供5V和24V两个恒压源输出，可满足大多数辅助功能的需求。
◆任何复杂的控制、调节、报警、输出等功能，均可由仪表工进行简单的操作，设定后加以密码保护，使其变成一个傻瓜式仪表，现场操作工将不能修改被锁定的参数。甚至还可做到不让操作工查看。由用户自已设定的四个类别百种级别的抗干扰模式，可适应各种环境的干扰源。
◆线性输入或Pt100X仪表可自定义零点和满度。
技术参数
/ technical parameters
●显示方式：双排四位LED显示测量值
●显示范围：-1999~9999
●测量精度：±0.5%FS±1d 或±0.2%FS±1d
●输入信号：
热电偶：K、E、S、B、J、T、R、N，冷端温度自动补偿
热电阻：Pt100、Cu100、Cu50、BA2、BA1、G，各引线电阻均应小于10Ω
直流电压：0~20mV、0~75mV、0~100mV、0~5V、1~5V
直流电流：0~10mA、4~20mA
线性电阻：0~400Ω（远传压力表）
●报警功能：上限、下限、上下限、上回差、下回差、双回差、OK方式、绝对值方式等
●变送输出精度：±0.3%FS，负载能力:500Ω
●继电器接点容量：AC240V/3A@DC24V/3A（无感负载）
●仪表工作电压：220V±10V，功耗≤5W
●仪表开孔尺寸：152*76mm
●仪表外形尺寸：160*80*90mm
●仪表净重重量：<1kg
●工作环境：温度：0~50℃、相对湿度：<85%，无腐蚀性气体，无震动场合
●显示范围：-1999~9999
●测量精度：±0.5%FS±1d 或±0.2%FS±1d
●输入信号：
热电偶：K、E、S、B、J、T、R、N，冷端温度自动补偿
热电阻：Pt100、Cu100、Cu50、BA2、BA1、G，各引线电阻均应小于10Ω
直流电压：0~20mV、0~75mV、0~100mV、0~5V、1~5V
直流电流：0~10mA、4~20mA
线性电阻：0~400Ω（远传压力表）
●报警功能：上限、下限、上下限、上回差、下回差、双回差、OK方式、绝对值方式等
●变送输出精度：±0.3%FS，负载能力:500Ω
●继电器接点容量：AC240V/3A@DC24V/3A（无感负载）
●仪表工作电压：220V±10V，功耗≤5W
●仪表开孔尺寸：152*76mm
●仪表外形尺寸：160*80*90mm
●仪表净重重量：<1kg
●工作环境：温度：0~50℃、相对湿度：<85%，无腐蚀性气体，无震动场合

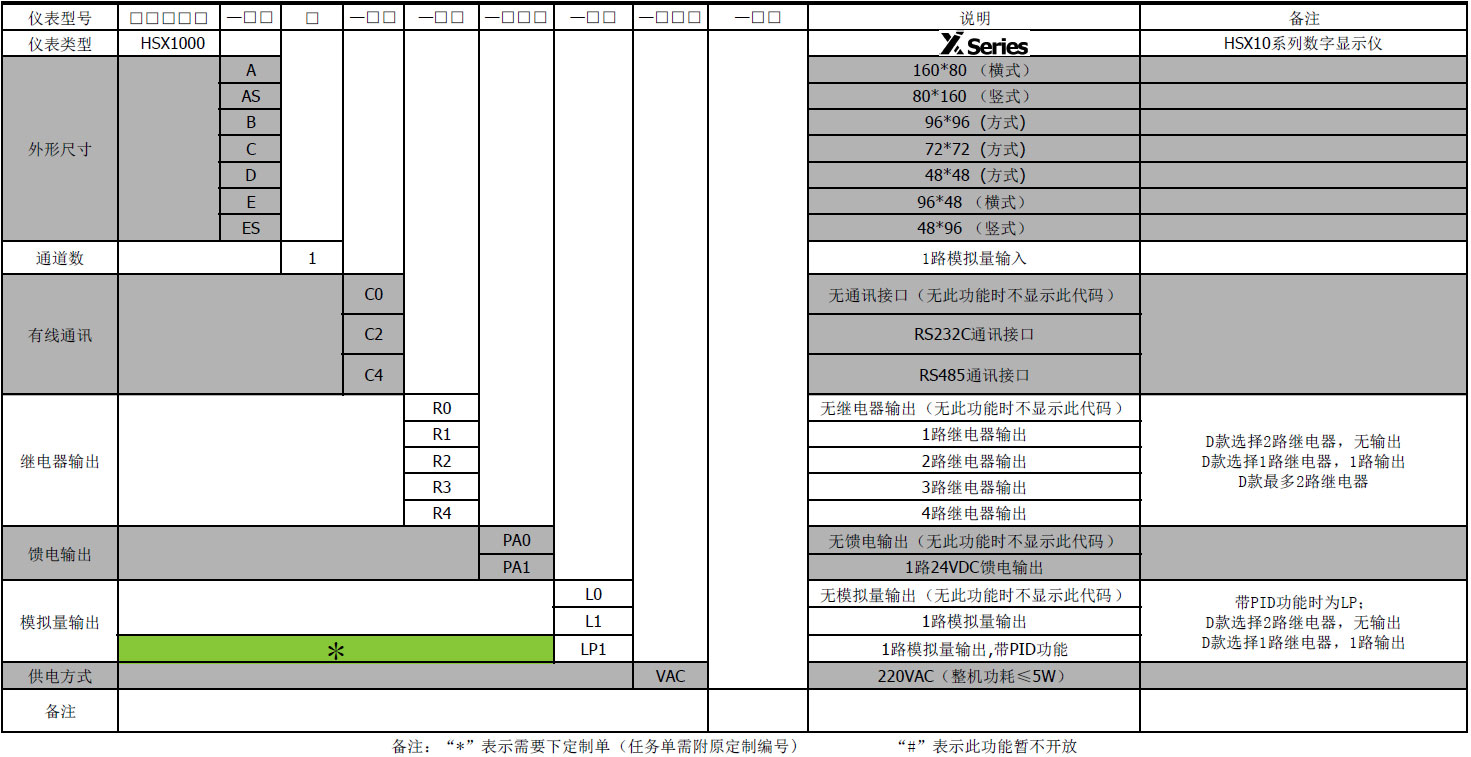

产品选型
/ product selection
