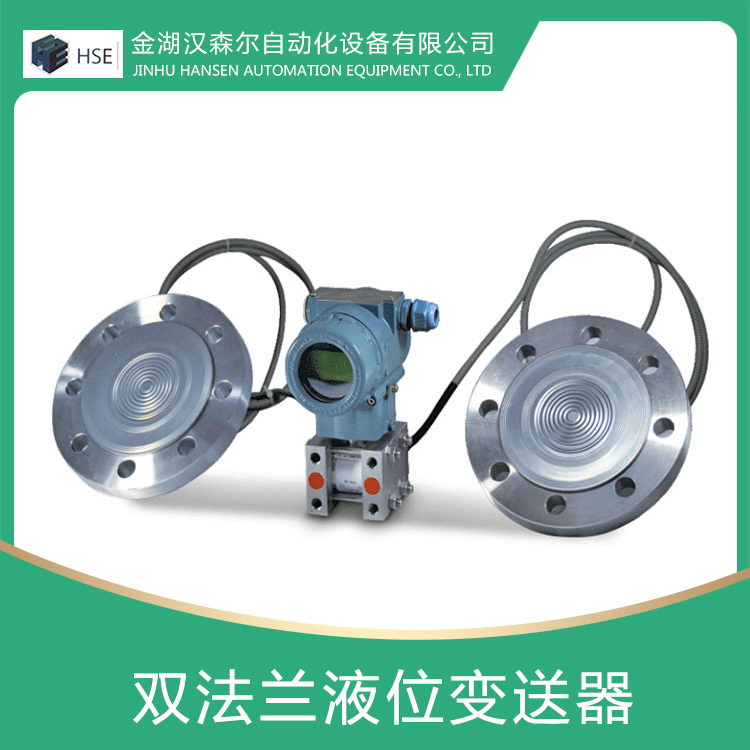

双法兰液位变送器
产品简介
/ product introduction

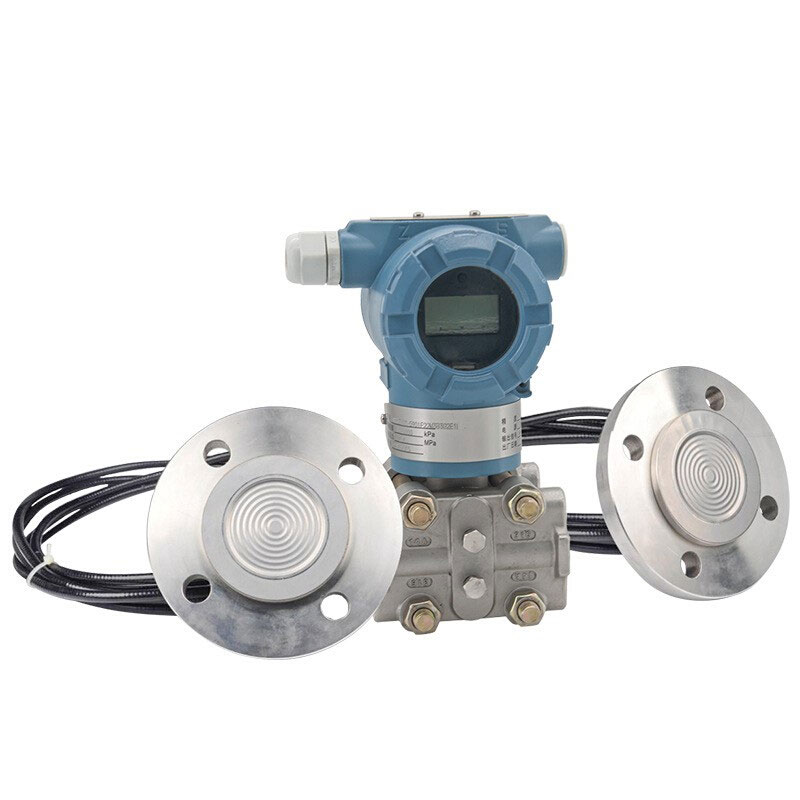

HS系列压力/差压变送器加装远传密封装置后，就构成远传压力/差压变送器，即双法兰液位计变送器。远传变送器可避免被测介质直接与变送器的隔离膜片接触。
提供多种结构材料，远传装置组件焊接结构可靠性强。充液腔低容积设计，以减少环境温度影响，根据用户要求，内充普通硅油使用温度范围（-40～149）℃；内充高温硅油使用温度范围（15～315）℃（要求环境温度≥10℃。北方寒冷环境下，一般要在毛细管外加伴热带）。
远传装置工作压力上限是用户选择远传装置的额定值；工作压力不得低于3.5kPa（绝对压力)。对于腐蚀介质，选择隔离膜片材料参见附录3（仅作用户选用时参考）。
远传法兰装置主要由1199系列法兰和毛细管组成。1199系列法兰分为：1199PFW型扁平式远传法兰、1199EFW型插入筒式远传法兰、1199RFW型安装式远传法兰、1199RTW型螺纹安装式远传法兰。
产品特点
/ product characteristic●全不锈钢法兰，易于安装；
●多种接液材质可选，适用于各种工况环境；
●过程连接与其它产品兼容，实现非常佳测量；
●膜片式测量，不会出现引压孔堵塞，适用于黏稠浆料；
●双法兰差压测量原理，适用于密闭带压容器液位测量；
●采用进口电容敏感元件和先进的膜片隔离技术；
●采用16位计算机的智能变送器；
●支持向现场总线与基于现场控制的技术的升级。
技术参数
/ technical parameters产品选型
/ product selection|
代码 |
变送器结构类型 ① |
|
HS1151 |
汉森尔1151型 |
|
HS3351 |
汉森尔3351型 |
|
代码 |
测量类型 ② |
|
YDP/YGP |
远传装置变送器（YDP:双法兰；YGP:单法兰） |
|
代码 |
测量范围 ③ |
|
4E |
(0—6～40)kPa |
|
5E |
(0—40～200)kPa |
|
6E |
(0—0.16～1)MPa |
|
7E |
(0—0.4～2.5)MPa |
|
8E |
(0—1.6～8)MPa |
|
9E |
(0—4～20)MPa |
|
代码 |
准确度等级 ④ |
|
1 |
0.1级 |
|
2 |
0.2级 |
|
5 |
0.5级 |
|
代码 |
防爆类型 ⑤ |
|
P |
普通型 |
|
d |
隔爆型 dⅡBT4 |
|
i |
本质安全型 iaIICT6 |
|
代码 |
显示表头 ⑦ |
|
/ |
无现场显示 |
|
M1 |
(0～100)%线性指针表 |
|
M3 |
3 1/2位LCD数字显示器 |
|
M4 |
3 1/2位LED数字显示器 |
|
M5 |
智能LCD显示器 |
|
代码 |
输出方式 |
|
E |
(4～20)mADC 普通型，模拟信号 |
|
S |
(4～20)mADC 智能型,带HART协议通讯 |
|
代码 |
法兰材料 膜片材料 |
|
22 |
316不锈钢 316L |
|
23 |
316不锈钢 哈氏C |
|
24 |
316不锈钢 蒙乃尔 |
|
25 |
316不锈钢 钽膜片 |
|
代码 |
附加功能 |
|
B1 |
管装弯支架 |
|
B2 |
板装弯支架 |
|
B3 |
管装/板装平支架 |
|
选型举例： |
HS3351 YDP 4E 1 P M5 S 22 B1汉森尔3351远传双法兰差压变送器，量程4E准确度等级为0.1级普通型带智能LCD显示，（4 ~20）mADC带HART协议，膜片材质316L，管装弯支架。 |
