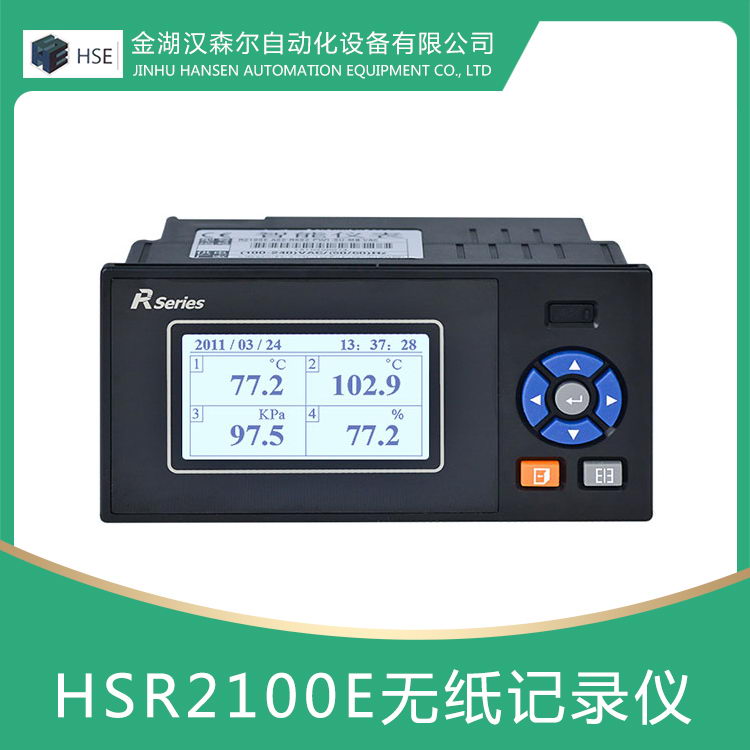

HSR2100E无纸记录仪

发布时间：2022-05-22

产品概述

/ product introduction

HSR2100E经济型蓝屏无纸记录仪，仪表显示信息量大、兼容性卓越、操作简单、界面友好，可同时实现4路信号采集、记录、显示和2路报警

产品特点技术参数产品选型

订购热线：18915190866

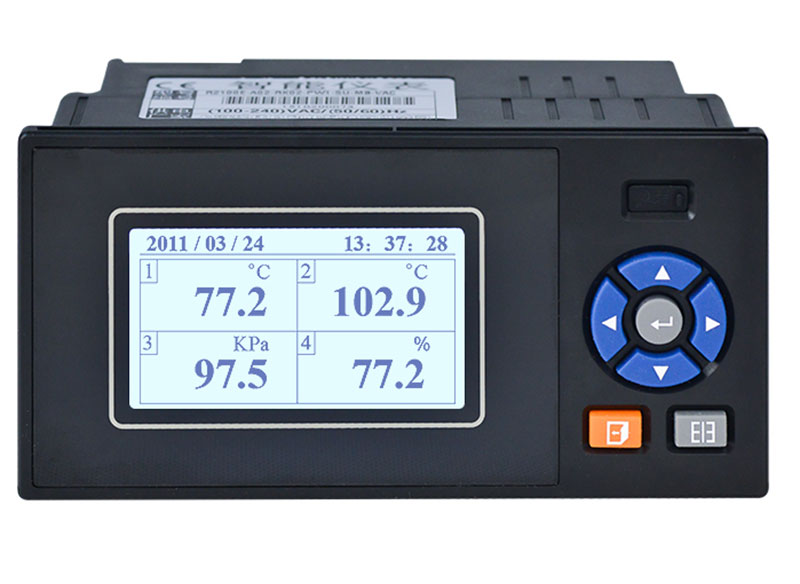

产品简介

/ product introduction

HSR2100E经济型蓝屏无纸记录仪，采用高性能的ARM Cortex-M332位的RISC内核，配合256M大容量的FLASH闪存芯片存贮历史数据，辅以大规模集成电路和图形液晶显示器的新型智能化记录仪表，仪表显示信息量大、兼容性卓越、操作简单、界面友好，可同时实现4路信号采集、记录、显示和2路报警。还可以实现仪表现场总线的通讯、控制功能，配备小型系统管理软件，支持多台仪表的组网实现多台设备监控管理。
无纸记录仪

产品特点

/ product characteristic

●支持外接微型打印机，手动打印数据、曲线，满足用户现场打印的需求；

●支持标准串行通讯接口：RS232C和RS485，支持Modbus RTU协议；
●支持现场总线CAN传输，可实现总线通讯及总线控制功能；

●配备USB接口，兼容 1.1 、2.0 优盘，兼容非品牌U盘；兼容2G、4G、6G、8G、16G U盘；历史数据转存快捷方便；

●标准串行通讯接口：RS232C和RS485，支持Modbus RTU协议；

●采用高效绿色开关电源，交直流两用，85～264VAC或120～370VDC电压输入，输入频率范围47～63Hz；

●仪表集成硬件实时时钟，掉电情况下时钟也能准确运行，更方便企业计量管理；

●多种附加功能可选：历史曲线、累积报表、变送输出等，注：开通附加功能需定制；

●采用高性能的ARM Cortex-M3 32位的RISC内核，可同时实现4路信号采集、记录、显示和2路报警；

●采用256M 大容量的FLASH闪存芯片存贮历史数据，掉电永不丢失数据；

●物理全隔离输入，可同时输入多种信号，无需更换模块，通过软件组态即可；

●显示工程量数据的数值范围更宽，可显示4 位数值：-999~9999；

●剪贴板的复制和粘贴功能方便用户的参数设置；

●2路继电器报警输出，同时指示各路报警的下下限、下限、上限、上上限报警。

技术参数

/ technical parameters

屏幕	128*64点阵单色液晶显示器（LCD）
精度	实时显示：±0.2%F.S.
通道数目	最大支持4路万能模拟量输入
电压输入	0-5V、1-5V、0-20mV、0-100mV
电流输入	0-10mA、4-20mA、0-20mA
电阻输入	Res（0-400Ω）
热电阻	PT100、Cu50、G53、Cu100、BA1、BA2
热电偶	S、B、K、T、R、E、N、J、F1、F2、WRe3-25、WRe5-26
配电输出	支持1路给变送器集中配电+24VDC，配电<60mA
变送输出	最多支持2路4-20mA标准电流变送输出，负载能力500Ω
报警输出	最多支持4路继电器报警输出，触点容量3A@250VAC/3A@30VDC
通讯接口	提供RS232C和RS485两种通讯接口供用户选择，支持Modbus RTU协议
掉电保护	所有数据保存FLASH存储器中，无需后备电池，确保历史数据与组态参数不会因掉电丢失
供电电源	220VAC/50HZ交流电源供电；支持DC24V，DC12V直流电源供电
记录保存	循环记录、存储年限10年以上

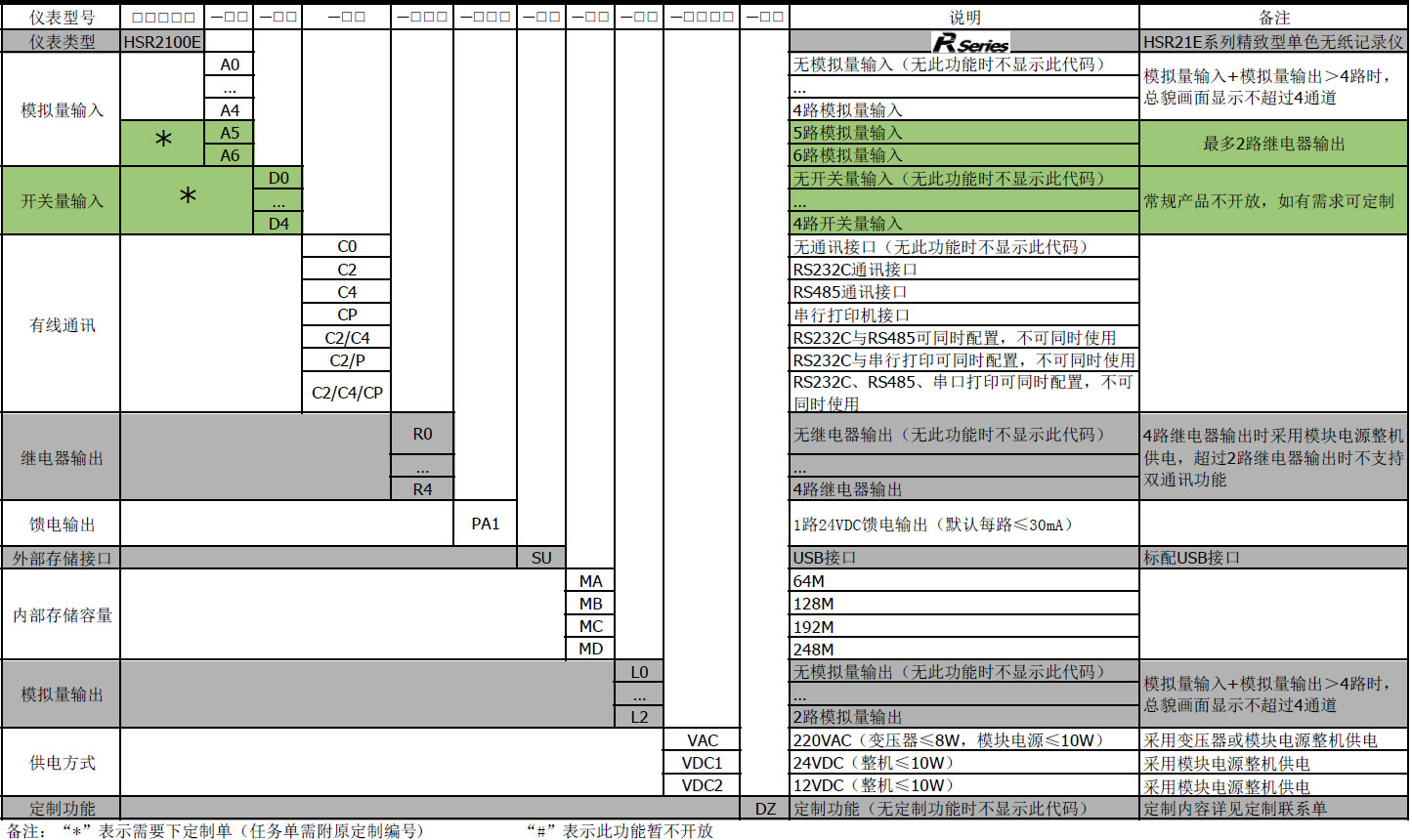

产品选型

/ product selection 无纸记录仪
