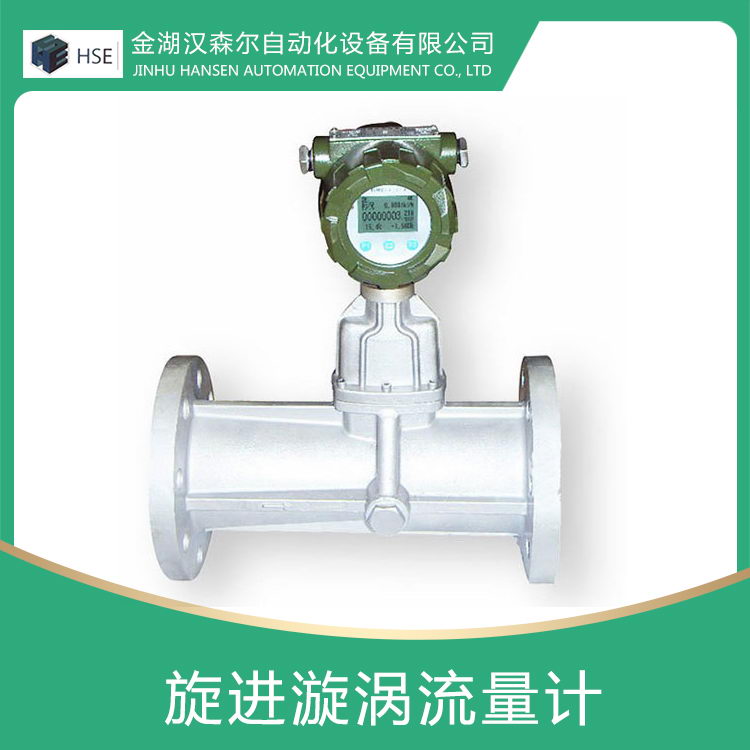

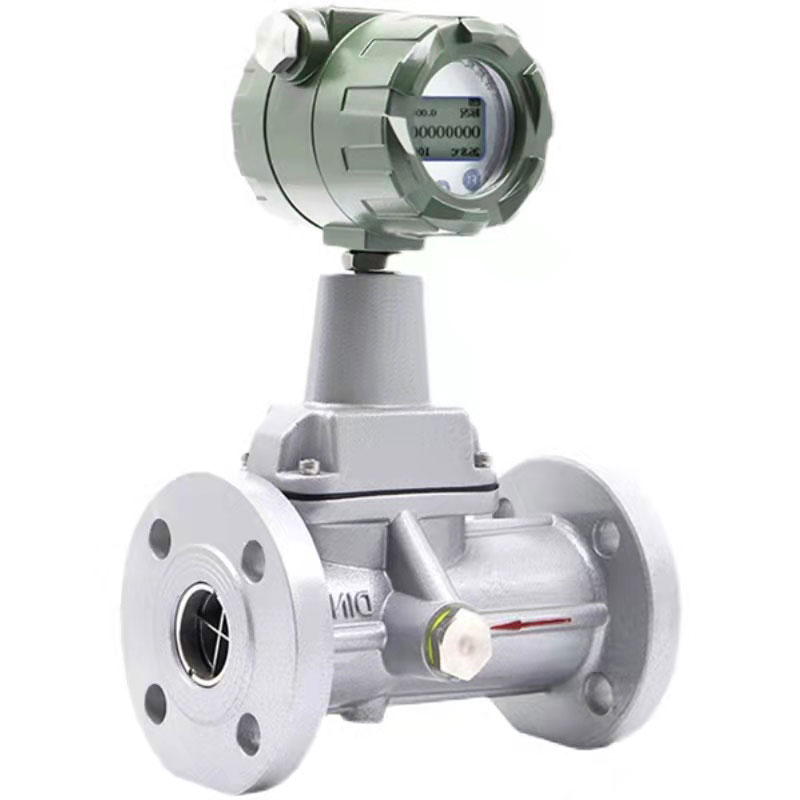

旋进旋涡气体流量计
产品简介
/ product introduction
HSLUX系列智能旋进旋涡气体流量计我公司开发研制的具有国内领先水平的新型气体流量仪表。该流量计集流量、温度、压力检测功能于一体，并能进行温度、压力、压缩因子自动补偿，是石油、化工、电力、冶金等行业用于气体计量的理想仪表。
产品特点
/ product characteristic
1. 旋进旋涡气体流量计无机械可动部件，不易腐蚀，稳定可靠，寿命长，长期运行无须特殊维护；
2. 采用16位电脑芯片，集成度高，体积小，性能好，整机功能强；
3. 智能型流量计集流量探头、微处理器、压力、温度传感器于一体, 采取内置式组合,使结构更加紧凑，可直接测量流体的流量、压力和温度，并自动实时跟踪补偿和压缩因子修正；
4. 采用双检测技术可有效地提高检测信号强度，并抑制由管线振动引起的干扰；
5. 采用国内领先的智能抗震技术，有效的抑制了震动和压力波动造成的干扰信号；
6. 采用汉字点阵显示屏，显示位数多，读数直观方便，可直接显示工作状态下的体积流量、标准状态下的体积流量、总量，以及介质压力、温度等参数；
7. 采用EEPROM技术，参数设置方便，可永久保存，并可保存最长达一年的历史数据；
8. 转换器可输出频率脉冲、4～20mA模拟信号，并具有RS485接口，可直接与微机联网，传输距离可达1.2km；
9. 多物理量参数报警输出，可由用户任选其中之一；
10. 流量计表头可360度旋转，安装使用简单方便；
11. 压力、温度信号为传感器输入方式，互换性强；
12. 整机功耗低，可用内电池供电，也可外接电源。
技术参数
/ technical parameters
|
应 用 |
石油、化工、电力、冶金、煤炭等行业各种气体、液体计量 |
||||||
|
测 量 项 目 |
瞬时流量、累计流量、流速以及温度、压力 |
||||||
|
安 装 场 合 |
水平、垂直或任意角度倾斜的管道 |
||||||
|
安 装 方 式 |
法兰连接 |
||||||
|
介 质 |
无腐蚀性的气体或液体 |
||||||
|
精 度 |
±1.5% |
||||||
|
公称通径（mm） |
25 |
32 |
50 |
80 |
100 |
150 |
200 |
|
流速范围（m3/h） |
2.5~30 |
4.5~60 |
10~150 |
28~400 |
50~800 |
150~2250 |
360~3600 |
|
仪表系数（m3/h）-1 |
240000 |
90000 |
24000 |
4800 |
2800 |
680 |
210 |
|
介 质 温 度 |
-20~+80℃ |
||||||
|
环 境 温 度 |
-30~+60℃ |
||||||
|
相 对 湿 度 |
5%~90% |
||||||
|
大 气 压 力 |
86kPa~106kPa |
||||||
|
工 作 压 力 |
1.6MPa；2.5MPa；4.0MPa |
||||||
|
外 壳 材 质 |
不锈钢 |
||||||
|
连 接 法 兰 |
采用管道法兰标准GB/T9119-2000 |
||||||
|
扩 展 功 能 |
带温度、压力补偿 |
||||||
|
输 出 方 式 |
频率信号； 4~20mA电流信号：对应流量0~Qmax，20mA对应流量可由用户设定； RS485通讯：可传输温度、压力、瞬时流量和累积流量参数。 |
||||||
|
通 信 接 口 |
RS-232；RS-485；HART通讯协议 |
||||||
|
工 作 电 源 |
外电源：24VDC；内电源：3.6锂电池 |
||||||
|
消 耗 功 率 |
外电源：＜1W；内电源：＜0.3mW锂电池可以用到二年以上 |
||||||
|
防 爆 标 志 |
ExdⅡBT4 |
||||||
|
防 护 等 级 |
IP65 |
||||||

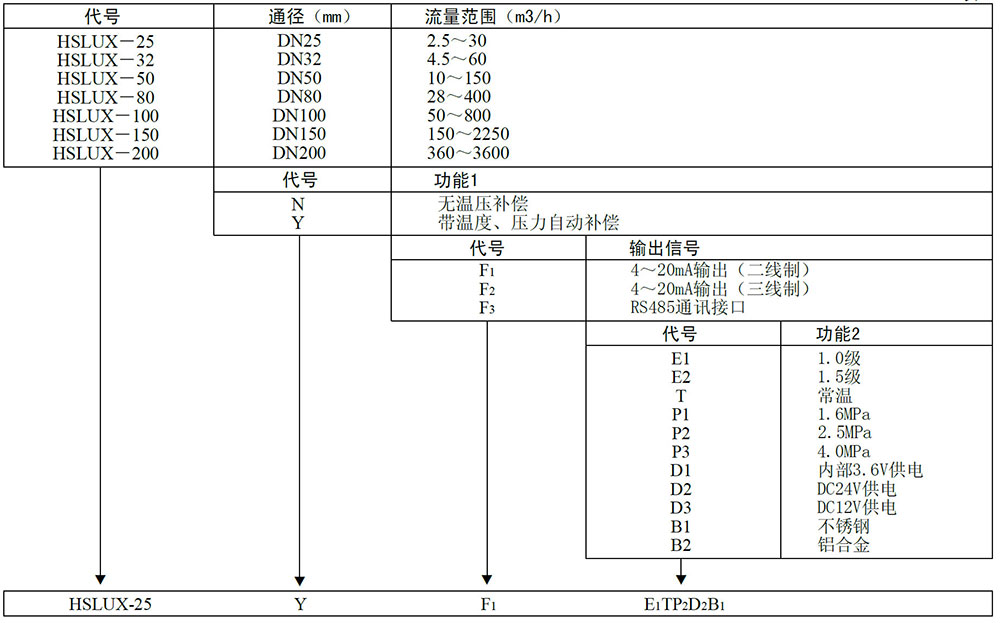

产品选型
/ product selection
