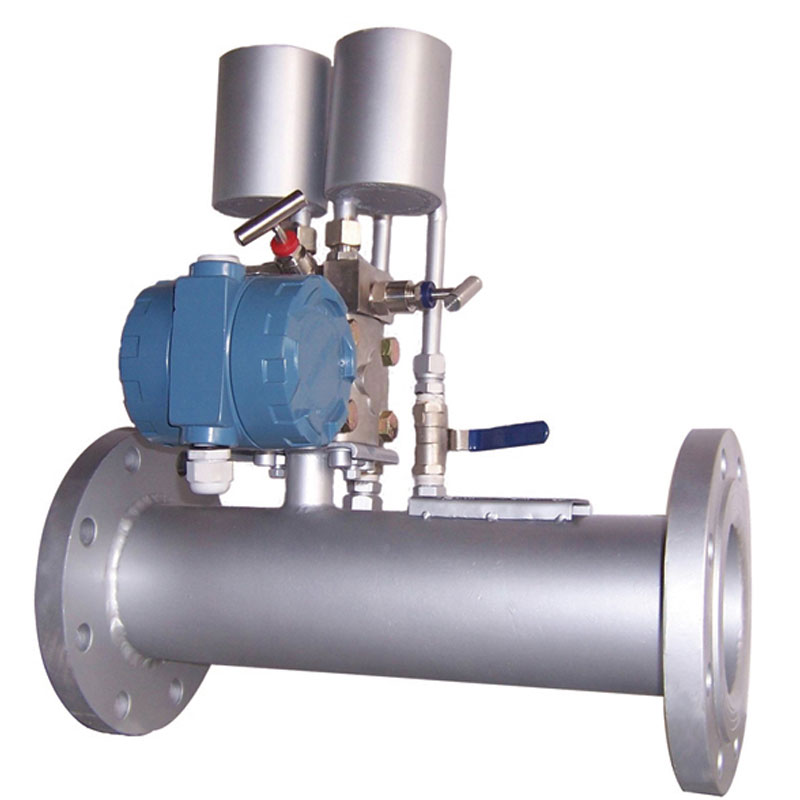

V锥流量计
产品概述
/ product introduction产品简介
/ product introduction

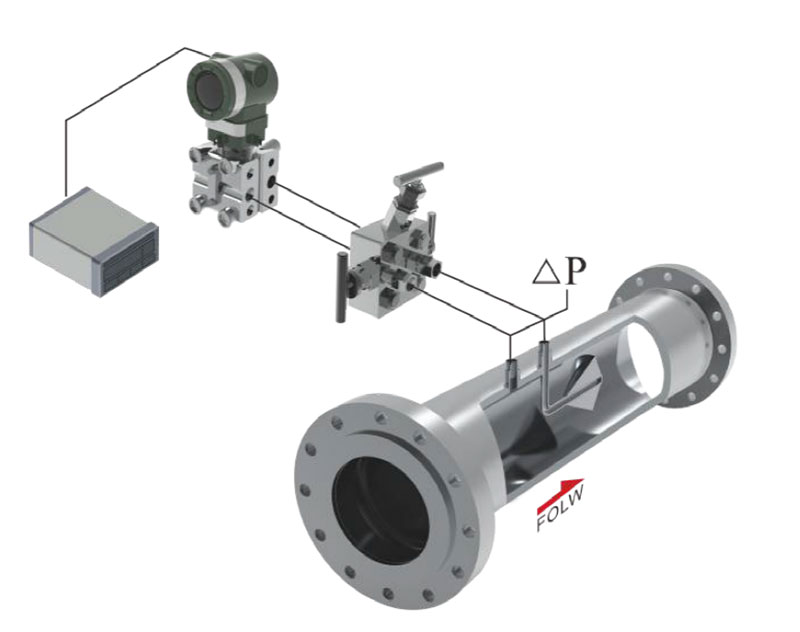

V锥流量计是一种差压式流量计，其工作原理同于标准节流装置，即基于流体连续性方程和伯努利方程。当流体流经与管道同轴安装的V形维体时，流束局部收缩使流体流速加快，在V形雏体的最大直径处达到最大，从而静压下降，在V形锥体的下游端形成一个低压端。这样在V形锥体的前后产生压差△P。此差压的正压是在上游流体收缩前所测得的静压力P：负压则是V锥体下游端面中心处所测得的静压力P。因此根据差压的平方根与流体的流量成正比的关系，通过测量锥体前后产生的差压△P，可实现对流体流量的测量。
产品特点
/ product characteristic由于锥体能使流体流场均匀化，因此比一般差压流量计可测流速低，即量程下限比一般差压流量计低，所以量程可向下扩展，量程比可为15:1，雷诺数低至8000仍可保持信号的线形。
寿命长
流体流经锥体无突然的波动，而是沿着锥形体成了一个边界层，并引导流体离开锥体的后角，这使得锥体夹角不受不洁流体的磨损，流量系数β率可长期不变，并保证长期精确测量.因此流量计可在脏污场合长期使用，不需定期维护保养和周期性检定（当然二次表的定期维护和检定还是必须的）。
压损小
永久性压损比孔板低，与文丘里接近。
信号稳定
由于节流元件产生差压时，同样导致了元件后涡流，所以每种差压仪表都有信号波动，既便流体是稳定的。对于标准孔板，由于产生的涡流较长，导致了低频大幅度的信号波动，严重干扰了差压读数的准确性，而V锥体后产生的涡流非常短，所以信号波动就为高频低幅，这使得V锥产生稳定的信号。
β值范围宽
V锥独特的几何形状允许有广泛的β值范围，标准的β值为0.45，0.55，0.65，0.75，0.85，并可特定β值以保证用户特定的差压输出。
无滞留区
V锥体彻底吹扫式设计避免了流体中的残渣、凝结物或颗粒的滞留。
适用场合广
可测脏污介质，不会对锥体造成损伤。可测量汽液两相流（液相不超过5%）并保证精度。
管线范围宽

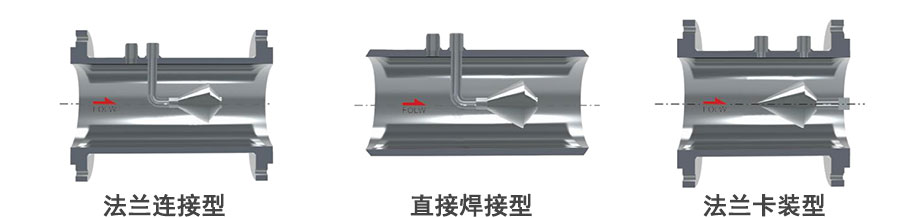

V锥流量计有管道式和插入式两种形式，其尺寸可从1/2”大到72”。
技术参数
/ technical parameters
仪表精度
管道式0.5级、1.0级
准确度
0.5%（差压流量变送器准确度应高于0.2%，含0.2%）
（β：0.45~0.85，当β＜0.55，量程比4：1时，准确度：≤0.30%）
重复性
0.1%
工作压力
≤16MPa，最大≤32Mpa
环境温度
-40℃～+65℃
工作温度
-40℃～+550℃
安装直管段要求
前0-3D直管段、后0-1D直管段
量程比宽
通常为10：1，选择合适的参数可达到50：1
压损
同样的β值，压损是孔板的1/3-1/5
适用介质
气体
煤气：焦炉煤气、高炉煤气、城市煤气 天然气：包括含湿量5%以上的天然气 各种碳氢化合物气体：烷烃类，烯烃类等气体 各种气体制造：氢、氦、氩、氧、氮气等 腐蚀性气体：湿的氯化物气体等 空气：包括含水，含尘埃的空气、压缩空气等 烟道气：各种锅炉、加热炉排放的烟道气
蒸汽
饱和蒸汽
过热蒸汽
液体
油类：原油、燃料油、含水乳化油、柴油、液压油等 水：原水、饮用水、生产水、污水等 各种水溶液：酸、碱、盐水溶液等 有机物化学品：甲醇、乙二醇、二甲苯等
特殊流体
油+HC气+沙 加气的水：H2O+N2+空气；H2O+CO2等

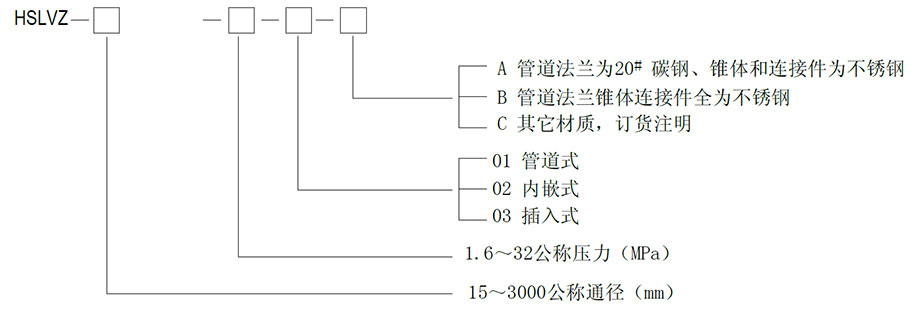

产品选型
/ product selection
