孔板流量计
产品简介
/ product introduction
限流（降压）孔板作为节流元件用来限定流量和降低压力。当孔板前后存在一定压差时，流体流经孔板，对于一定的孔径，流经孔板的流量随着压差增大而增大，但当压差超过某一数值（称为临界压差）时，流体通过孔板缩孔处的流速达到音速，这时，无论压差如何增加，流经孔板的流量将维持在一定数值而不再增加。限流孔板就是根据这一原理来限定流量和降低压力的。

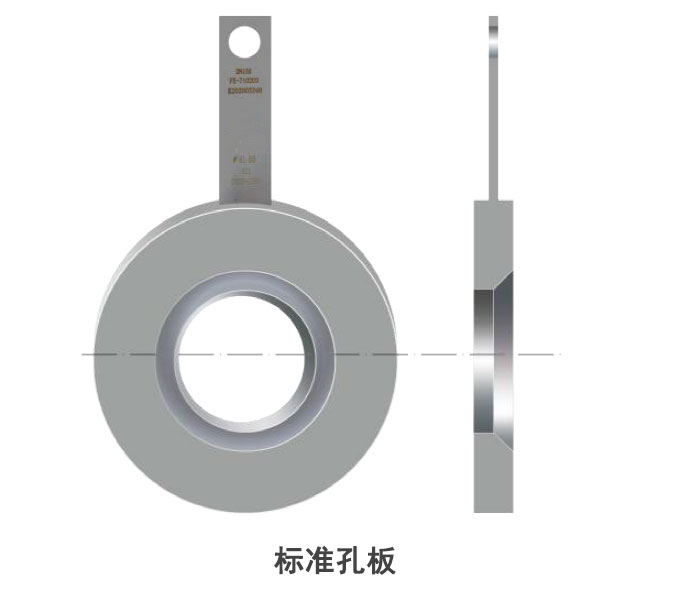

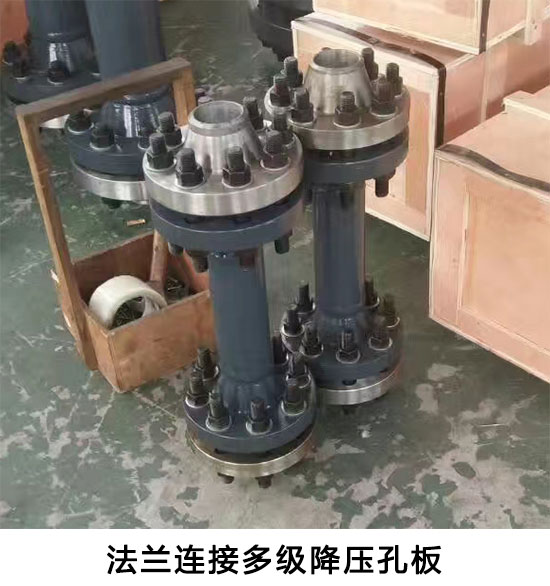

限流（降压）孔板按孔板上开孔数量分为单孔板和多孔板；按孔板数量可分为单板和多板。
按照取压方式的不同分为以下三种：

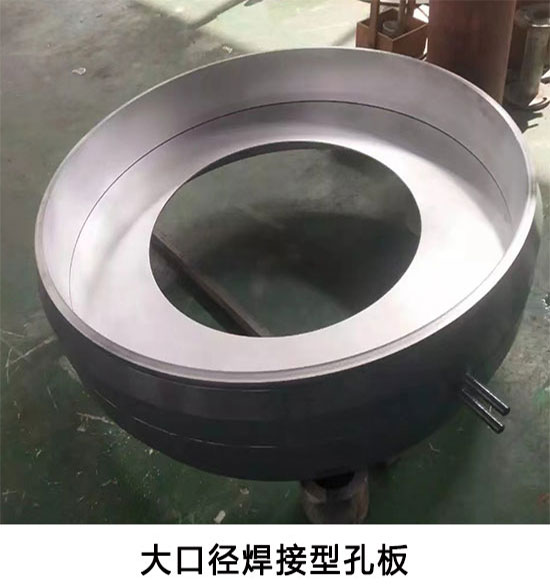

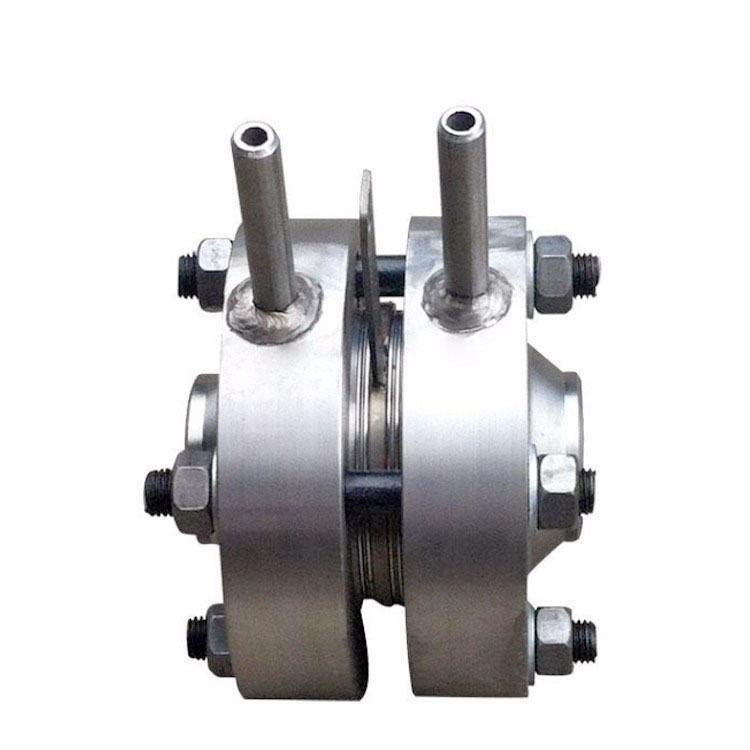

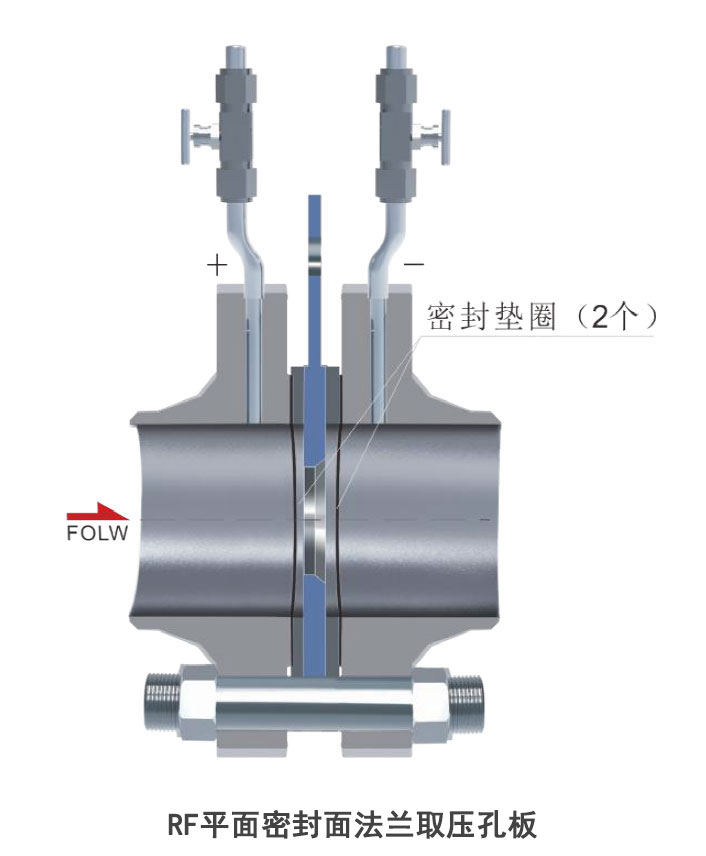

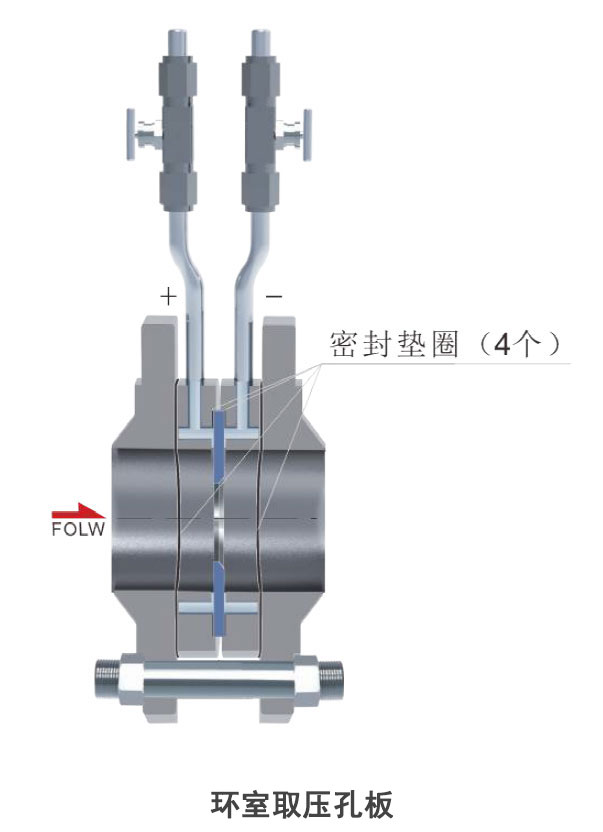

1、角接环室取压——HSLG系列
产品特点
/ product characteristic▲孔板计算采用国际标准与加工
▲应用范围广，全部单相流皆可测量，部分混相流亦可应用。
▲标准型节流装置无须实流校准，即可投用。

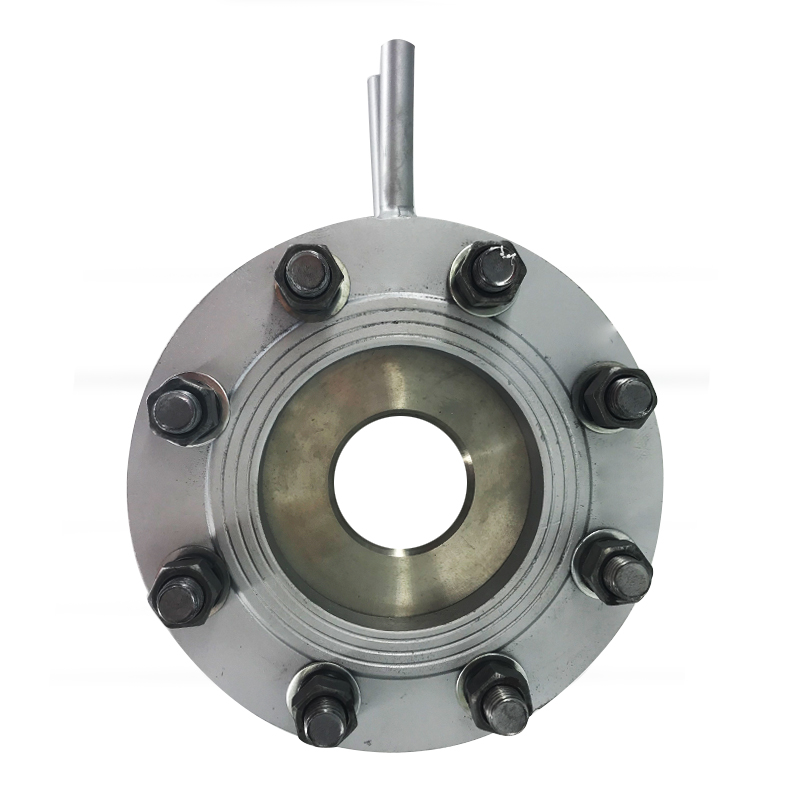

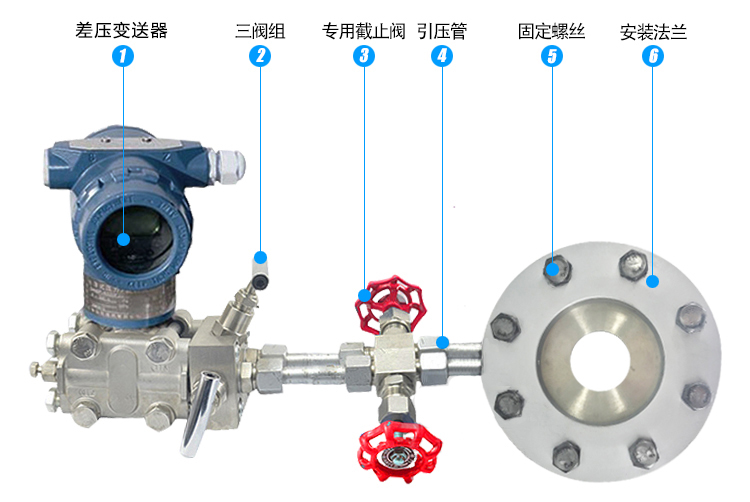

▲一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。
▲采用进口单晶硅智能差压传感器
▲高精度，完善的自诊断功能
▲智能孔板流量计其量程可自编程调整。
▲可同时显示累计流量、瞬时流量、压力、温度。
▲具有在线、动态全补偿功能外，还具有自诊断、自行设定量程。
▲配有多种通讯接口
▲稳定性高
▲量程范围宽、大于10：1
技术参数
/ technical parameters
型号
HSLG-H型孔板
HSLG-P型孔板
HSLG-C型孔板
公称通径
≥DN200mm
公称压力
PN0.6 1.0 1.6 2.5 4.0MPa
材质
法兰管道材质采用合金钢，节流件材质为不锈钢
法兰管道材质采用不锈钢，节流件材质为不锈钢
法兰管道材质采用碳钢，节流件材质为不锈钢
型号
HSZK-H型孔板
HSZK-P型孔板
HSZK-C型孔板
公称通径
DN25~600mm
公称压力
PN2.5 4.0 6.3 10 15 25MPa
材质
法兰管道材质采用合金钢，节流件材质为不锈钢
法兰管道材质采用不锈钢，节流件材质为不锈钢
法兰管道材质采用碳钢，节流件材质为不锈钢
型号
HSFK-H型孔板
HSFK-P型孔板
HSFK-C型孔板
公称通径
≥DN200mm
公称压力
PN0.6 1.0 1.6 2.5 4.0MPa
材质
法兰管道材质采用合金钢，节流件材质为不锈钢
法兰管道材质采用不锈钢，节流件材质为不锈钢
法兰管道材质采用碳钢，节流件材质为不锈钢
产品选型
/ product selection
|
型号 |
||||
|
HSLG-H |
角接环室取压合金钢材质孔板 |
|||
|
HSLG-P |
角接环室取压不锈钢材质孔板 |
|||
|
HSLG-C |
角接环室取压碳钢材质孔板 |
|||
|
HSZK-H |

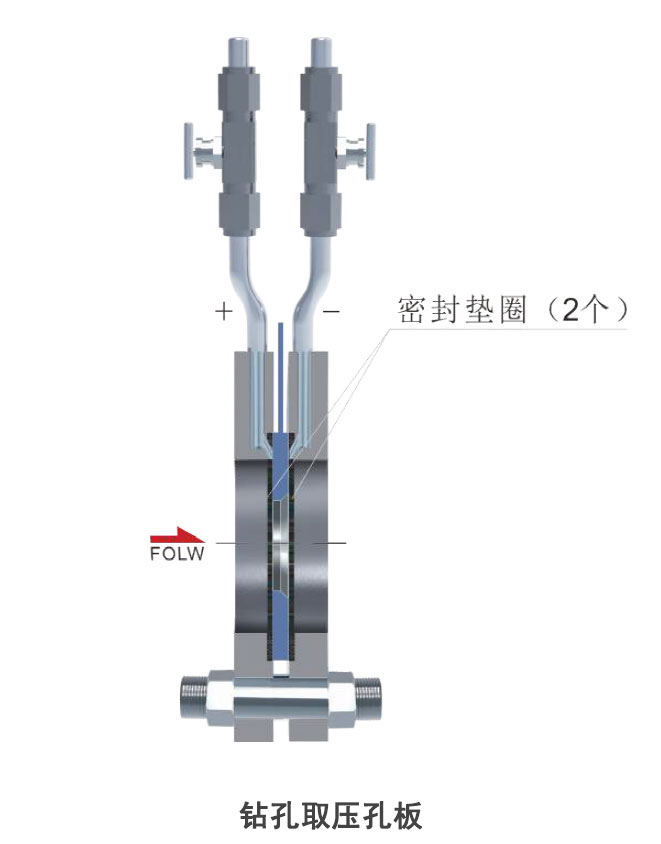

角接钻孔取压合金钢材质孔板 |
|||
|
HSZK-P |
角接钻孔取压不锈钢材质孔板 |
|||
|
HSZK-C |
角接钻孔取压碳钢材质孔板 |
|||
|
HSFK-H |
法兰取压合金钢材质孔板 |
|||
|
HSFK-P |
法兰取压不锈钢材质孔板 |
|||
|
HSFK-C |
法兰取压碳钢材质孔板 |
|||
|
|
代号 |
口径mm |
备注：法兰管道材质为合金钢、不锈钢和碳钢，节流件材质均为不锈钢
DN≥200仅为角接钻孔取压孔板 |
|
|
DN |
25-600 |
|||
|
DN |
≥200 |
|||
|
|
||||
|
|
代号 |
压力等级 |
|
|
|
P1 |
0.6-2.5Mpa |
|||
|
P2 |
1.0-4.0Mpa |
|||
|
P3 |
1.6-6.3Mpa |
|||
|
P4 |
2.5-10Mpa |
|||
|
P5 |
4.0-15Mpa |
|||
|
P6 |
25Mpa |
|||
|
|
||||
|
HSFK-H：法兰取压合金钢材质孔板 |
DN300：口径300 |
P3: 介压力最大为6.3MPa |
HSFK-HDN300P3 |
|
