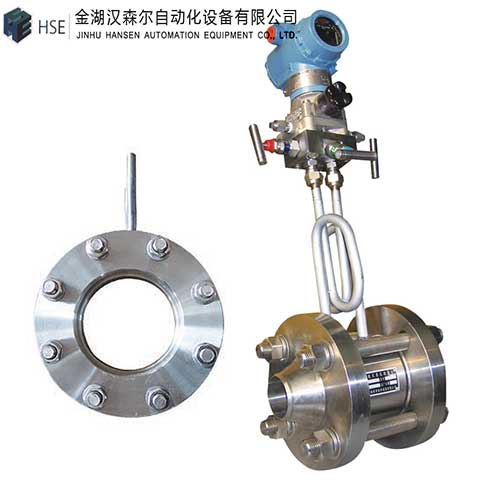

我公司生产的平衡流量计继承了孔板流量计的优点，全面解决了孔板流量计存在的测量精度精度低、压损大、量程比小、直管段要求高等缺点。它由前后法兰体、前后环室、前后密封垫、多孔形孔板节流件构成，是一种性能优异的新型流量传感器。它除适用于一般气体、液体、蒸汽等的流量测量外，还特别适用于高粘度、低雷诺数、脏污介质、双相（气液、气固、液固）流等介质的流量测量。广泛应用于石油、化工、电力、冶金等行业。
而平衡流量计相较于孔板流量计具有以下优点：
▲线性度高、重复性好、精度高：平衡流量传感器具有对称多孔结构特点，能对流场进行平衡，降低了涡流、振动和信号噪声，流场稳定性大大提高，使线性度比孔板提升了5～10 倍，重复性提高了54％，为0.15％，精度达0.5 级。从其综合性能来看，平衡流量计属于高档流量计行列。5:1 量程比时，线性度可达±0.3％；7:1 量程比时，线性度可达±0.5％；10:1 量程比时，线性度可达±1.0％。
▲ 直管段要求低：平衡流量传感器由于流场稳定，且压力恢复比孔板快两倍，大大缩短了对直管段长度的要求，其前后直管段一般为前3D 后1D，最小可以小于0.5D，从而省去大量直管段，尤其是昂贵的特殊材料。
▲ 减少永久压力损失：多孔对称的平衡设计，使流体在孔板片前后不会剧烈收缩与扩大，减少了紊流剪切力和涡流的形成，降低了动能的损失，在同样的测量工况下，与孔板相比减少了2.5 倍的永久压力损失，从而节省了相当大的运行能量成本，是一种节能型仪表，值得大量推广。
▲ 耐脏污不易堵：多孔对称的平衡设计，减少了紊流剪切力和涡流的形成，从而大大降低了滞留死区的形成，保证脏污介质顺利通过多个孔，减小了流体孔被堵塞的机会。
▲ 可直接替换孔板：它与孔板具有相同的使用方法和外形，因此可以直接进行替换，不需要任何配管的变化和相关仪表的更改。
▲ 流量测量范围宽：根据试验结果，我们了解到：平衡流量计的性能，使其流速范围可以从最小到音速；其最小雷诺数可达200，最大雷诺数大于107；β值可选0.25～0.90。量程比通常为1∶20，最大可达到1∶25。
▲ 长期稳定性好：由于其紊流剪切力的明显减小，大幅度降低了介质与节流件直接的摩擦，其β值长期保持不变，整个仪表无可动部件，因此可以长期保持稳定性。
▲ 可测高温高压介质：与孔板等节流装置一样，工作温度压力取决于管道和法兰的材质和等级，工作温度可达850℃，工作压力可达42MPa。
▲ 可测复杂工况介质：由于其特殊的结构设计，使其具有特殊的性能，它可以进行气液两相、泥浆，甚至高含量固体颗粒的测量。平衡流量计可以测双向流。
