电磁水表的工作原理及性能特点
发布时间：2022-11-11 23:42:08来源：www.hseauto.cn来源：..
字体: 大 中 小
1.1 电磁水表的工作原理
电磁水表在工作的过程中，主要是依据法拉第电磁感应定律来进行工作，导体通过进行切割磁力线，来使得导体的内部产生感应电动势，然后再利用感應电动势对测量管的内部电流进行传导，传导的过程中，保持电流的流动方向与磁场之间的方向处于垂直的状态，根据这一工作原理来保障电磁水表的运行。

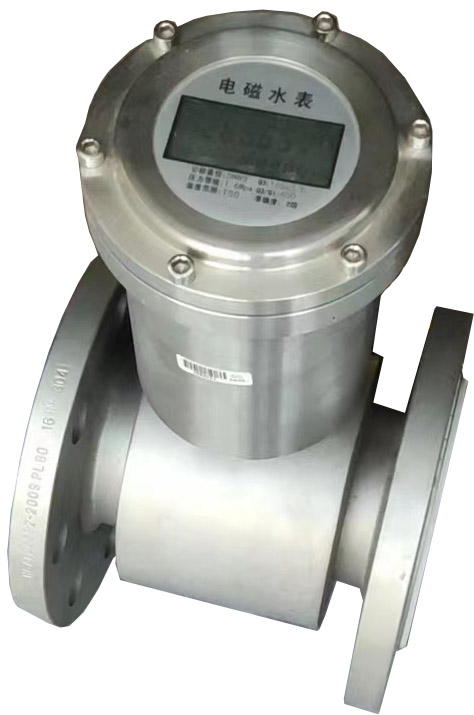

在电磁水表中，测量管是其重要的构成部分，其主要是由具有较强绝缘性能的一种非导磁合金短管构成，两只电极沿管径方向穿通管壁固定在测量管上，其电极头与衬里内表面基本齐平，励磁线圈由双方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场；此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势E，电动势E正比于磁通量密度B，测量管内径d与平均流速v的乘积，电动势E由电极检出，并通过电缆送至转换器进行智能化处理，转换成标准信号4～20mA和0～1kHz输出。
1.2 性能特点
电磁水表主要是利用传感器励磁系统以及高性能锂电池进行供电，而电磁水表中的传感器励磁系统主要采用特殊构造设计而成，并且其内部还安置有超微功耗处理器，这使得电磁水表能够对全部都是数字的信号进行有效的解析，从而使得电磁水表的计量精确性提升？而就电磁水表来说，其主要包含的性能特点有以下几点：
（1）工作微功耗设计，内置3.6V锂电池供电，励磁电流≤20mA，连续不间断工作5～10a，且更换电池方便。
（2）具有自动双向测量功能，同时显示瞬时流量、流速、压力、正反向累计总量、电池电量等。
（3）测量管内无可动及阻力部件，不产生缠绕、堵塞现象，无压力损失，可长期连续工作。
（4）测量范围宽，流速测量范围达0～15m/s，测量精度高（±1畅0%）。
（5）测量稳定，测量精度不受被测介质温度、压力、精度、密度等物理参数变化的影响。
1.3 电磁水表与电磁流量计，机械水表的使用性能对比
电池供电的电磁水表具有计量性能稳定、安全可靠性高、维护费用低、使用周期长的特点。传统的大口径机械水表属于可动磨损器件，难以保持长期稳定的测量精度，加上制造工艺、选型及维护的原因，大口径机械水表的使用普遍存在以下问题：①大口径水表小流量导致水表滞行、慢行；②水表量程不足的大流量状况使水表很快磨损；③长期在最小流量区段使用。
电磁水表具有测量精度高、范围宽、超载不会损坏的特点，适用于大流量和瞬时流量变化较大的水量计量，能较好地解决机械水表计量存在的问题。通过长期的数据监测和分析，结果表明以下情况应选用电磁水表进行计量：①瞬时流量变化大；②经常超过载流量或低流量；③直接流入用户水池；④安装有二次加压供水设施；⑤进行区域计量和监测数据分析。
