如何判断金属管浮子流量计的故障
发布时间：2022-11-21 23:41:07来源：www.hseauto.cn来源：..
字体: 大 中 小

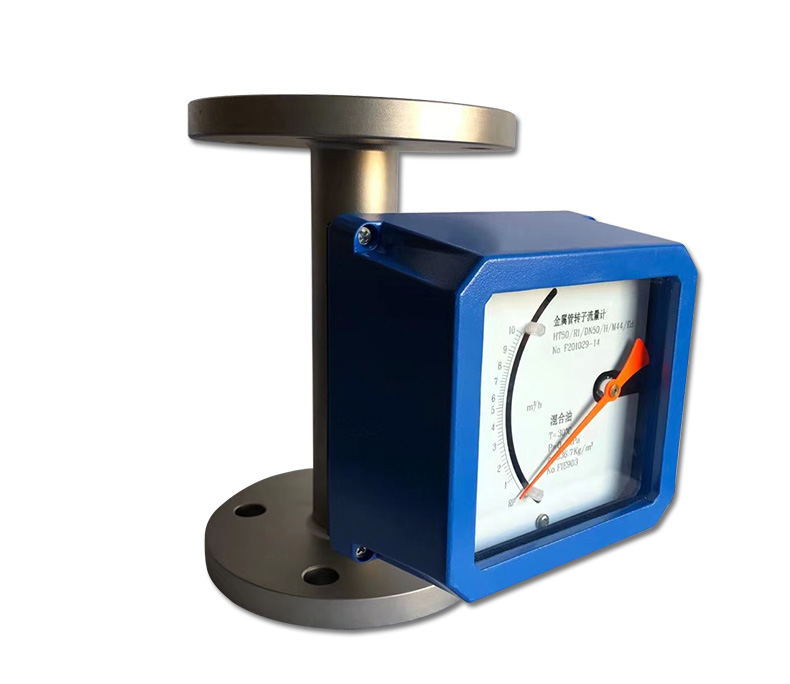

在金属管浮子流量计维护检修过程中，最常见的故障现象是仪表卡住不动，不能显示实际流量。根据金属管浮子流量计的结构原理排除故障的方法如下：
1.1 远传显示故障
金属管浮子流量计现场维护检修时，经常是看到流量指示不变，固定在某一数值。此时第一步用“分割法”分析是显示表电路部件故障，还是流量计浮子卡住，还是传输信号线故障，或是DCS控制室故障。快速判断方法是，将就地远传显示部分与转子部分固定螺丝松开，移动显示部分改变其与转子部分上下相互位置，模拟浮子动态流量时状态。此时金属浮子是固定不变的，利用浮子磁性原理，显示器内的随动磁钢与浮子耦合联动如果是浮子卡住不动，移动显示部分其指针能够正常改变显示，证明显示部分正常。如果指针不能改变查找远传显示及信号电源故障。故障原因有以下几方面：
1.1.1 指针卡
原因：
（1）震动，在其它设备检修或仪表检修时碰击仪表指针变形松动，使指针变形不能反映实际流量值。处理方法是：用同等型号显示表替换安装调整；
（2）金属管浮子流量计玻璃面板损坏挤压指针卡住。处理方法是：拆开显示表更换玻璃面板。
1.1.2 指针抖动
原因：
（1）金属管浮子流量计指针因为管线和介质波动会产生轻微波动；
（2）管线和介质因为操作压力不稳产生稍大波动；以上故障可以和控制室联系查找操作原因，调整工艺参数稳定压力，温度流量，增加金属浮子流量计阻尼，改善工艺环境使流量计稳定。2.1.3 信号电源故障
原因：
（1）信号放大转换部件损坏故障；
（2）螺丝松动线路传输故障；
（3）DCS控制站接线端子故障；
（4）控制站I/O模块故障。排除故障方法是：用“分割法”在控制室控制站盘后端子测量电压DC（1—5）V，分析判断是现场故障还是控制室故障，故障率最高是端子螺丝松动，紧固螺丝故障可以排除。故障不能排除可以按端子线号查找DCS测量模块故障，查找模块故障指示灯，看是否有故障，也可用“替换法”更换同型号测量模块替换，看是否显示正常。
1.2 浮子故障
原因：
（1）我厂在新项目开车投产时，金属管浮子流量计由于操作不当，快速打开流量计前后截止阀，使浮子飞速上冲使止动器变形卡死；
（2）浮子在运行过程中由于种种原因变形不同心。
故障排除方法：将金属管浮子流量计拆下，用尖嘴钳拆下卡簧，卸下拿出金属浮子，记住金属浮子方向，调整浮子及变形部件使之与上下同心。重新组合安装，用手推动浮子或上下晃动，观察能否自由活动正常。安装到管线上时要更换同等大小密封垫，密封垫要符合管道压力要求，密封垫材质符合工艺介质参数。垂直安装不能倾斜，上螺丝固定时，对角“较”紧，密封垫片均匀受力，不能有泄露。螺丝固定不能过紧防止垫片压坏损坏，以防泄露。
金属管浮子流量计浮子故障频次最高。当操作站流量显示不正常时，首先查找现场金属浮子流量计转子是否卡住。排除不是远传显示部分故障。简易有效办法是使用防爆工具敲击振动浮子。因为转子磁性吸附作用，有许多金属颗粒附着之上，致使转子上下移动受阻卡住。敲击振动后，部分颗粒渣滓会随介质流出流量计，使金属管浮子流量计正常工作运行。
在敲击不能排除故障时只能拆卸流量计，清洗浮子，正确安装后正常工作运行。
我厂金属管浮子流量计有部分是测量胶质液体，胶质本身具有一定粘度，使用朔料浮子及朔料衬里金属管浮子流量计时，朔料使用过程中会解决吸附金属渣滓故障，具有防腐蚀作用。但朔料浮子杆相对截面积增加，在运行维护过程中又有新的问题出现，当流量最大时转子杆顶部会吸住，只有拆卸重新安装才能解决排除故障。顶部吸住原因是工程朔料吸附性比金属吸附性大，朔料浮子杆顶部与朔料止动器面积扩大了，测量介质又有一定粘度。吸附力理论公式：F=10-2（101-P）S，F是吸附力的大小，S是吸盘面积。从此公式得出结论，减少浮子顶部面积或破坏顶部吸附结构可以解决排除故障。
