毕托巴流量计的原理及特点
发布时间：2023-02-27 21:39:34来源：hseauto.cn来源：..
字体: 大 中 小
毕托巴流量计是采用皮托管原理提取管道中心流体流速（全压-静压=动压）再换算成流体体积流量与质量流量的差压式流量计。皮托管原理很早就广泛应用在航天航空业中。如：飞机风洞的测试和检测、飞机发动机气体动力测试、飞机飞行速度的测速杆等。

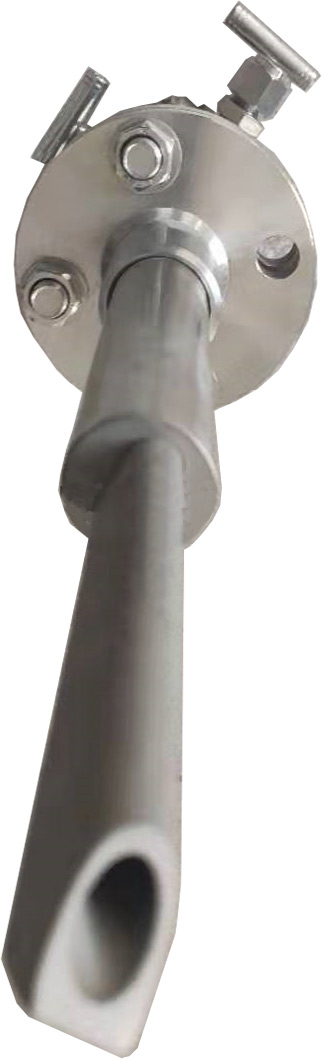

毕托巴流量计将探针插入管道中心，总压孔对正流体的来流方向，静压孔对正流体的去流方向，总压与静压之差即为管道中心的实测差压，再由该探针的风洞标定曲线拟合出该点的标准差压，根据标准差压来计算流体的流量。同时还需用压力变送器测出流体压力，用热电阻温度计测出流体温度，把标准差压信号、压力信号、温度信号同时引入单片机构成的流量积算仪或直接接入DCS系统，一方面对探针的流量方程进行解算，另一方面对蒸汽进行压力、温度补偿，以保证测量精度，并用数字显示出差压、压力、温度、瞬时流量、累积流量、热量、速度等参数。
毕托巴流量计的特点：
1、节能效果好、精度高、结构简单、安装方便，不可恢复的阻力损失小。
2、性能稳定，长期使用不致因像孔板边缘变形、磨损、正负压室间渗漏及杂质堆积等原因导致精度降低；而且随着管径的增大，优势更加明显。
3、由于其压力损失小（与孔板相比较，仅为孔板的5%以下），毕托巴流量计减少了动力消耗，节能效果显著。由于该流量计适应范围宽，长期稳定性好，近年来在能源、环保等计量测试中得到了较为广泛的应用。
