科里奥利质量流量计测量精度的影响因素及改进对策
发布时间：2023-05-26 20:24:53来源：hseauto.cn来源：..
字体: 大 中 小
1、科里奥利质量流量计测量精度的影响因素
一是安装应力。根据上文对工作原理的分析可得知，U型管的相位差和液体的质量流量测量密切相关。若在安装过程中，科里奥利质量流量测量计（为方便论述下文简称该测量计）存在安装应力，将会叠加在U型管两侧，增加扭曲程度，进而增大测量误差。
二是机械振动。该测量计在测量过程需要利用到振动原理，所以若该测量计附近存在其他机械振动，极易产生谐振波，对测量计的精度产生干扰，甚至损坏仪表。

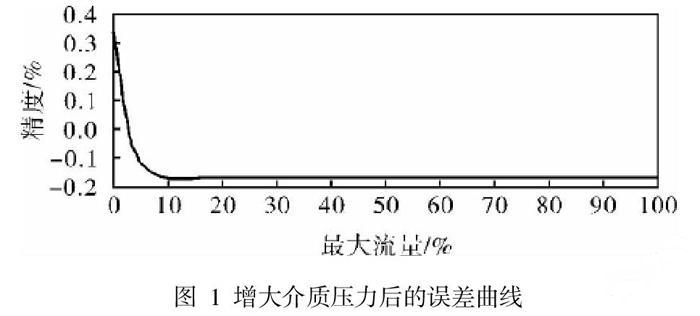

三是介质压力。介质压力会直接引起U型管硬度的改变，增加管材硬度，影响到振动回伸，增大误差，此影响对于测量精度的影响较大。以某测量精度为0.1%，标准操作压力为200kPa的测量计为例，将压力增大到1.2Mpa后，误差曲线如图1。
2、改进奥利质量流量计测量误差的具体对策
为使得该测量计达到预期精度，减小测量误差，本文首先基于上述影响因素，对测量计进行分别整定，并采用动态零点整定法进行综合整定，最后通过前后对比，验证整定效果。
2.1分别整定
一是安装应力整定。该测量计的工作原理决定了对安装的要求极高，因此应规范仪表安装。工作人员安装过程中，可将流量计作为原点，连接法兰、流量计以及直管后，进行无应力吊装，使仪表的水平度和垂直度处于合理范围内。最后对弯头、法兰以及变径进行焊接，再连接至工艺管线，确保连接过程无应力产生，若存在微弱应力，可在工艺管线连接过程进行消减。
二是机械振动整定。为最大限度降低机械振动对测量计测量精度产生的影响，应确保安装点附近无振动源，并加强工艺管道的支撑，避免出现异常振动。
三是介质压力整定。经过上文试验可得知，介质压力对于测量计误差的影响较大，有必要进行压力修正，由图1可知，曲线后半部分为稳定状态，所以可以采用固定流量系數进行修正。此部分可采取两方面措施，①积极与厂家沟通，向厂家提供实际工况下的平均压力，由厂家计算流量系数后，在变送器中重新进行组态，修正结果，此种方法可在压力较小时采用。②在测量计的监测点增设压力检测仪表，由系统进行实时补偿。
2.2综合整定

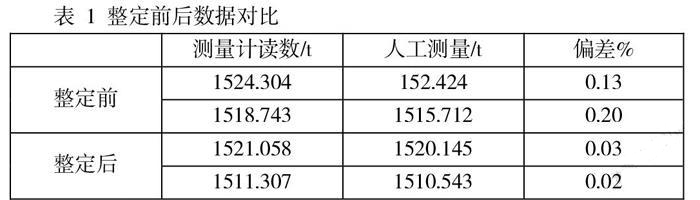

按照上述分别整定的方法进行整定，虽然能够降低测量误差，但介质压力整定的难度较高，不论哪种措施均需要建立数据库，分析流量系数，为此，可从宏观层面，综合所有因素，采取动态整定方法。在确保无安装应力、机械振动的情况下，工作人员可先在U型管内充满介质，完全静止时，计算科氏力，将此时作为该测量计的零点工作状态，直接消除所有外在因素的影响。为防止外界环境的变化，工作人员可定期对零点工作状态进行更新。为验证上述整定效果，本文采用型号为CMF400/IF9701的测量计（精度为0.1%），将介质设定为水，收集整定前后的数据，如表1。从表1数据可看出，经过分别整定和综合整定后，精度不仅达到预期精度的0.1%，还能进一步降低误差。
