热扩散式质量流量计的结构介绍
发布时间：2023-07-20 11:10:44来源：hseauto.cn来源：..
字体: 大 中 小

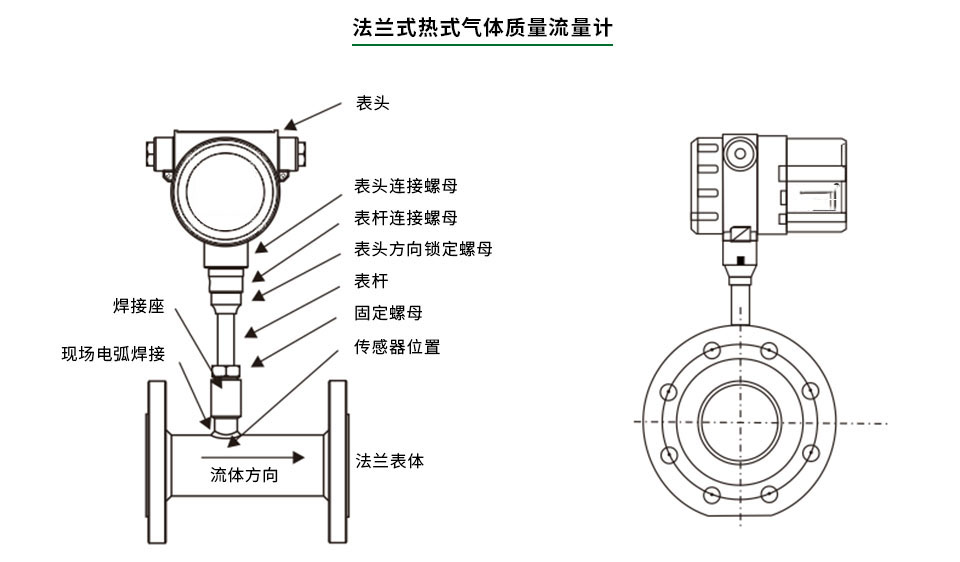

热扩散式质量流量计主要由变送器、探杆、探头三部分组成。如下图：
其中，变送器由交流（100-240VAC）或直流（18-30VDC）供电，位于探杆一端，其内部主要装有电源处理模块以及信号处理模块，前者用于对电源进行滤波以及电源分配和电压转换，后者用于A/D信号处理、转换、放大并同时对工作端与参考端热电阻进行必要的温度补偿积极矫正，经线性化处理后，最终输出标准信号（4-20mA，0-5VDC等）。
探杆通常为不锈钢材质，其插入深度通常为管道直径的1/3-2/3处，多为活动插拔式设计，方便插入深度的在线调整。
探头主要部件为两个热电阻（参考端、工作端），呈柱状，安装时前后排布位于探杆的另一端。通常选取分度号为正温度系数的PT100、PT500、PT1000、PT2000。
此外，为了达到高精度的测量，可在探杆上安装多组探头，在探杆上开出大小相同的数个孔洞，每组探头皆装在每个孔洞中，这样介质可同时流经数组探头，能够更加准确地测量流场每点的流量，从而提高测量精度。每组探均由热套管隔开，避免工作端的热量互相影响。
