靶式流量计的原理及特点
发布时间：2023-08-09 15:55:39来源：hseauto.cn来源：..
字体: 大 中 小
1. 靶式流量计原理
流体流动形成的力作用在靶板上，使靶板产生一微小位移，靶板受力后经不锈钢靶杆传递给由4个相同阻值压敏应变片电阻组成的惠斯通电桥，应变片电阻A2、A4受挤压后电阻变小，同时A1、A3受拉伸而电阻变大，此时电桥平衡被打破，输出一经应变片电桥把力转换成与流速的平方成正比关系的电信号。

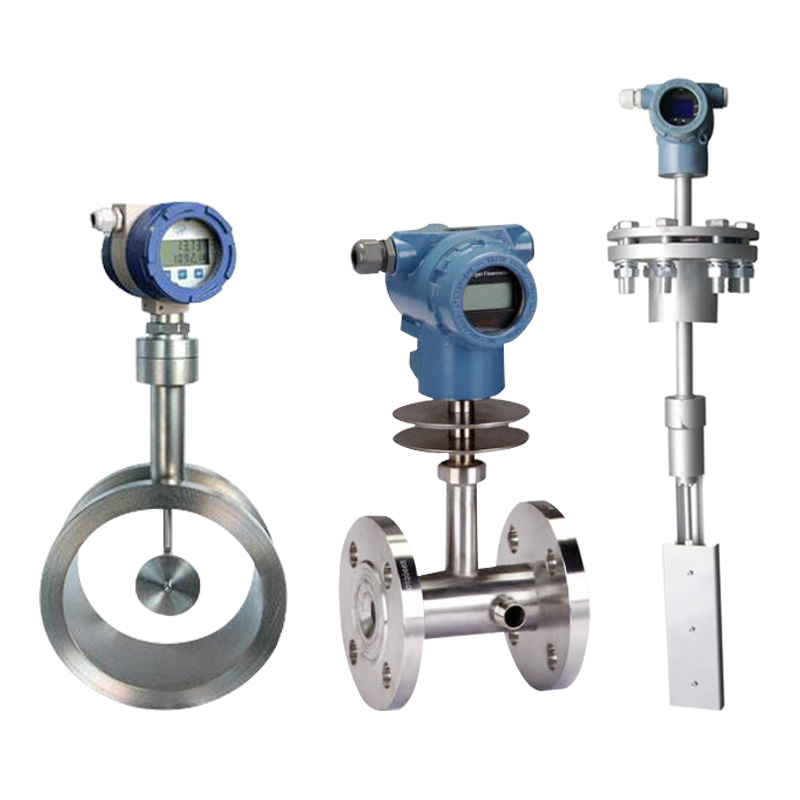

靶式流量计主要有三种安装形式：管道式﹑固定插入式、在线可插拔式等。它可以根据不同工艺管径、流量范围、压力等级的大小选择不同的安装形式。
靶式流量计在出厂时是按设计院提供的操作压力、温度、管径、量程范围等参数进行标定出厂的，并已修正为Nm3/h输出。但是，在实际工艺操作过程中，压力和温度随时随刻都在变化（实时值），这样就造成靶式流量计输出产生偏差，为了消除由于操作压力和操作温度偏离标定值带来的误差，因此，必须对测量气体的靶式流量计进行温度-压力补偿，使输出能反映流量的真实值。一般在DCS系统上即可完成温-压补偿。
1.2 靶式流量计的特点
（1）全部采用焊接结构，无泄漏点。
（2）安装方便，无需保温伴热，免维护。
（3）无取压点，不会堵，脏介质不影响测量，管壁结垢不影响测量。
（4）灵敏度高、响应时间快。
（5）重复性好，稳定性好。
（6）抗震性好，不怕管道震动。
（7）可用挂重法现场标定。
（8）流量计上游直管段不小于10倍测量管直径，下游直管段不小于5倍测量管直径
（9）介质含水时会有一定影响，但测量稳定，误差可以补偿修正，若加强井口气密度实时监测，误差会减少，会提高靶式流量计的精度。
