一. 现场情况概述

现场现有1条主输液管道，主管道上分出45条支管道，45条分管道需分别计量，因管道较多而且管道之间分布距离较远且未加装任何计量仪表，日常的计量检测十分不便且无法保证精确度。现用户需对流程进行改进，加装液体计量仪表，保证注液量的精确与日常计量检测的简便。

二. 产品选型

    根据用户的现场情况和所注流体的情况，推荐选用我公司生产的流量计量仪表——电磁流量计作为流量的检测仪表。

电磁流量计工作原理: 根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表，采用单片机嵌入式技术，实现数字励磁，同时在电磁流量计上采用CAN现场总线。

电磁流量计（Electromagnetic Flowmeter）是一种高精度、高可靠和使用寿命长的流量仪表，是由直接接触管道介质的传感器和上端信号转换器两部分构成。它是基于法拉第电磁感应原理工作的，用来测量电导率大于5μs/cm的酸、碱、盐溶液、水、污水、腐蚀性液体。除了可以测量一般导电液体的流量外，还可以用于测量强酸、强碱等强腐蚀性液体和均匀含有液固两相悬浮的液体，如泥浆、矿浆、纸浆等。

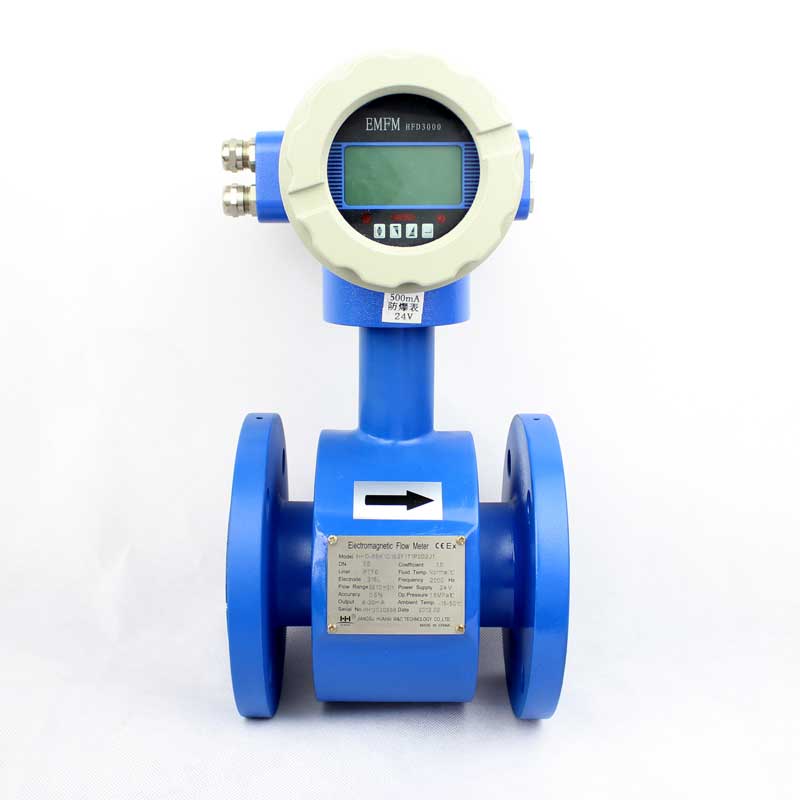

产品图片：

主要技术参数

 ★公称通径：DN15～DN2600

★测量参数：瞬时流量，累积流量

 ★流速范围：0.5～10m/s （推荐1～5 m/s）

 ★测量精度：0.5%F·S，1.0%F·S（随口径区分）

★压力等级：1.6～10Mpa(根据实际情况)

★衬里材料：聚四氟乙烯（F4）；橡胶；F46；聚氟合乙烯（FS）；聚氨酯橡胶

 ★连接方式：GB/T9119-2000标准法兰

★供电电压：DC 18～36V，AC220 50Hz

 ★信号传输：4～20MA；RS-485；脉冲输出

 ★介质温度：≤120℃（聚四氟乙烯或F46）（被测介质大于120℃时，订货时请加以说明）

 ★工作环境：传感器-40℃~80℃，转换器-15℃~50℃

三.改造方案

(1) 加装流量计方案

对45条支管线加装流量计，根据现场管道的管径和材质选择相应口径和衬里材料的电磁流量计，外接24V直流电为流量计供电。

(2) 流量计远传联机方案

在方案(1)的基础上，通过电磁流量计自带的RS485输出总线连接到用户的监控室，利用监控室的计算机管理系统完成对45条支管线流量的实时监控。

注：（1）监控室主机为用户自备电脑主机。（2）监控软件采用Windows 2000／XP/WIN7系统下组态式软件系统。

流量监控计算机系统功能说明

＊软件功能

监控计算机配以工业控制组态软件平台，该软件颜色鲜艳、容量大、内容丰富、组态方便、扩展性能好，人机界面友好，可操作性强，软件可靠性高。该软件专门用于工业控制。软件以菜单形式进入。

* 监测功能---通过远传将每台流量计的信号传输到远传接收模块，通过接收模块将信号转换成数字信号在计算机软件的界面上直观的显示出来。

* 瞬时流量的报警上/下限的设置功能---通过设置流量的上下限报警可以及时的监测每条管线的瞬时流量变化。

* 打印报表功能----计算机具有丰富的报表格式，如日报表、月报表等，报表中可直观的观察每天的日累积流量，所有报表可以自动转存到用户的电脑里以便打印。报表的格式和内容可以根据用户的要求修改。

　◆  数据显示菜单：以动态画面和列表显示

     数据列表---全部流量计的流量数据（瞬时和累积）。

     历史数据---查询历史瞬时流量和累积流量。

     趋势图----瞬时流量的变化趋势。

　◆  超限报警图菜单：

     超限报警动态画面，以不同颜色和图形区分。

     历史报警信息的记录和查询。

四、设备施工方案

安装调试方案

一、 正式签订合同后，立即安排生产该项目所涉及的仪表设备，采购相关的设备配套附件及材料。仪表生产周期为签订合同日起15个有效工作日。货到现场后，金湖汉森尔自动化设备有限公司协同贵方开箱表观验收，在执行完贵方安排的相关程序并经有关领导同意后，施工可从以下几个方面展开。

第一方面：安装电磁流量计

① 在支管线上焊接PVC法兰，PVC法兰的选择由所配流量计决定。

② 对流量计进行安装。

第二方面：现场布线

① 线材选择。建议选择2×1.5的铜芯线缆。

② 将仪表电缆保护管依次连接入安装就位并铺设线缆，实现45台电磁流量计的供电并将45台流量计的远传端口与计算机系统实现联接。

第三方面：安装计算机管理软件

① 检查安装软件的计算机系统的兼容性

② 安装组态管理软件并进行运行测试

③ 将所有仪表上电，观察软件界面上的显示的数据与仪表实际测量数据直之间的差异以便修改，改变小信号切除的比例。安装调试全部完成并交付用户使用。
