客户需要实现远程对燃油罐的液位读取和输油泵的控制，通过现有平台实现将DTU采集到的数据包提供给WEB端进行数据展示的功能，结合我公司的产品特点及技术优势，提出如下建议方案：

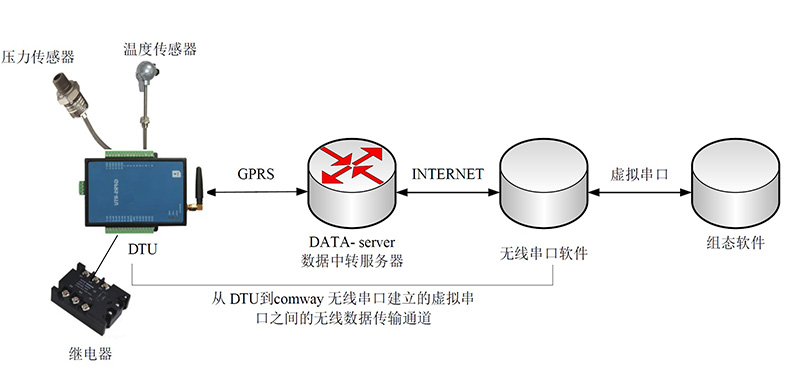

在公司中控室设监控中心，配置服务器，安装实时监控管理系统；在各液位监测点安装数采控制器和DTU模块，监测液位及开关状态等数据，并可远程控制燃料机供电，DTU模块内配置一张物联网卡，通过运营商网络平台将监测数据传输至监控中心管理系统软件。借助运营商网络平台传输数据，只要有手机信号的地方就可以进行无线数据传输。
系统主要由监控中心、通信平台、测控终端、计量测量设备四部分组成。
监控中心：远传监控管理系统组态软件
通信平台：DTU模块+通信运营商网络
测控终端：数采控制器
计量测量设备：各类流量计、液位计、变送器等（带4-20mA或者RS485输出）。
1.1 硬件配置要求
◆ 服务器：
CPU：Intel 2.0G 四核或更高
内存：最低2G，推荐4G以上
硬盘：普通硬盘 >100G
◆ 传输模块： DTU模块（GPRS/4G）
1.2 软件配置要求
服务器操作系统推荐：Windows XP及以上/Windows 2008 Server with sp2
客户端操作系统推荐：Windows XP及以上

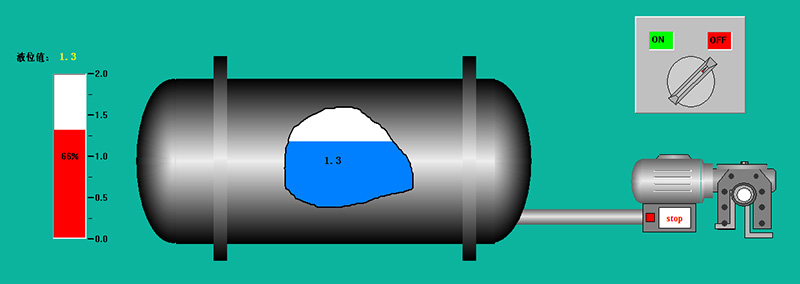

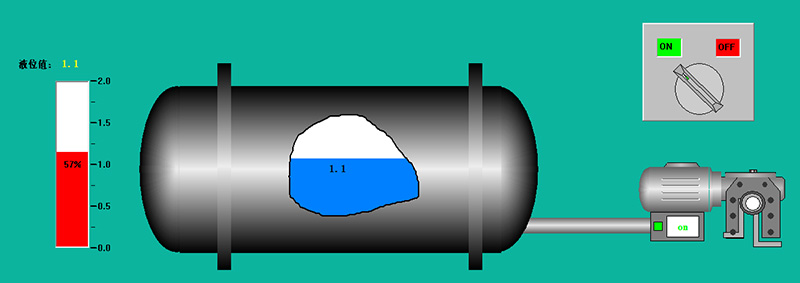

远传监控管理系统组态软件界面样图
软件样图中所示，用户不仅可以通过软件界面直观的读取储罐的液位数据，还可以通过点击右上角的开关直接对现场的电机供电开关进行控制。
2、测控终端：数采控制器
1、测控终端的主要技术参数
1.1 二路继电器控制；
1.2 二路开关量输入；
1.3 二路模拟量输入；
1.4 支持电脑软件手动控制。
2、测控终端的主要技术参数 :
2.l DC24V供电；
2.2 继电器输出触点隔离；
2.3 通讯接口支持RS485或RS232(l两种不同版本，通讯串口只能支持一种)；
2.4 通信波特率：2400,4800,9600,19200,38400（可以通过软件修改，默认9600）；
2.5 通信协议：支持标准modbus RTU协议；
2.6 可以设置0-255个设备地址，5位地址拨码开关可以设置1-31地址码，大于31的可以通过软件设置；
2.7 具有闪开、闪断功能，可以在指令里边带参数、操作继电器开一段时间自动关闭；
2.8 具有频闪功能，可以控制器继电器周期性开关。

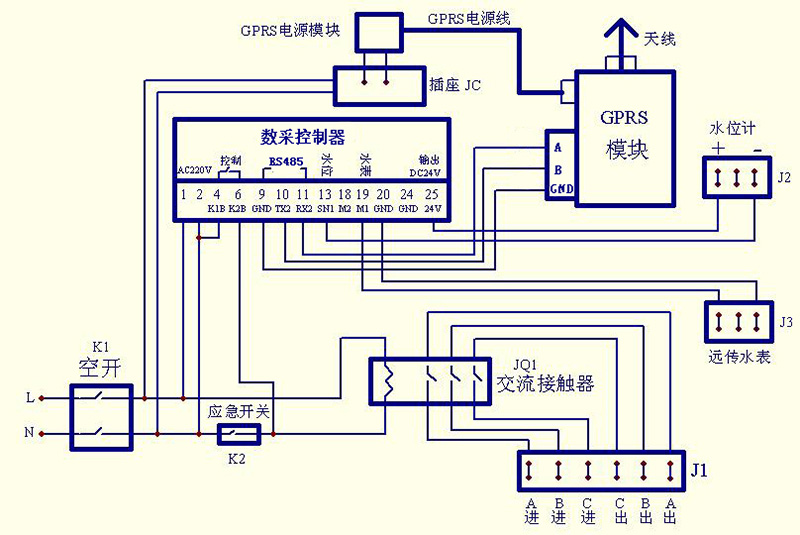

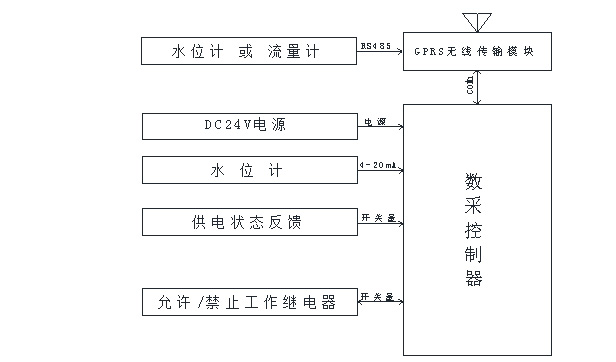

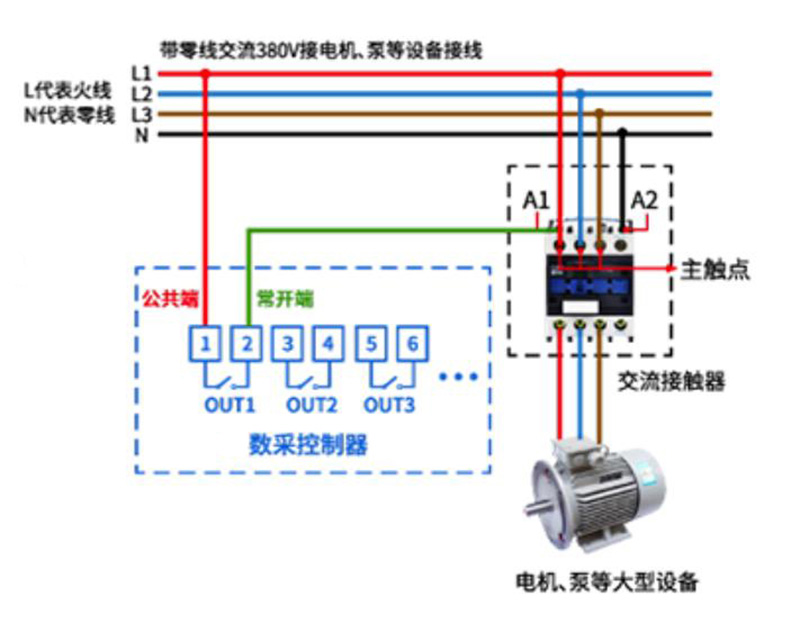

3、远传控制系统原理示意图及接线图：
