石油化工行业电磁流量计的安装与维护
发布时间：2022-11-28 23:48:26来源：www.hseauto.cn来源：..
字体: 大 中 小
随着我国工业技术中仪表仪器要求的提高，电磁流量计的应用范围也变得更加广泛。在相对复杂的工业管路系统中，电磁流量计主要作用于其中的流体控制，它对系统中所有原材料以及成品的运输情况都进行了实时看管，并为系统自动化控制提供依据等等。在工业角度出发，准确的流量计量和调整应该确保在生产过程中能够安全运行，能够有效降低材料损耗以及提高产品品质，从而达到经济效益提升的目的。
一、电磁流量计概论

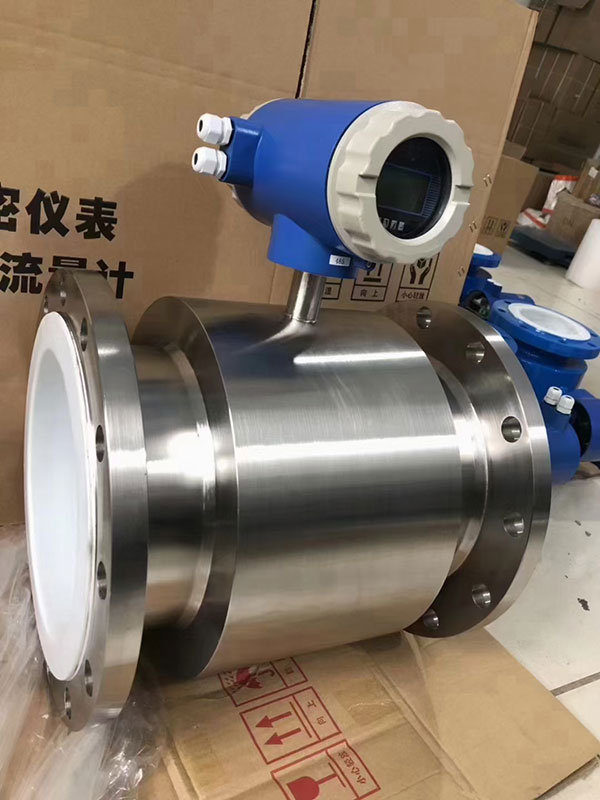

市场上不同结构款式的电磁流量计都基于同一个工作原理。根据其显示方式的不同，大体上可把其分为分体型和一体型两种类型;分体型类别流量计是我国研发首创，采用单片机嵌入式及数字励磁设计，并采用CAN现场总线。其具体的特点就在于在满足现场流量显示的同时，还能供输4-20mA的电流信号，以供数据的记录，及仪器仪表的控制和流量的调节等微控制系统的运用。
二、石油化工电磁流量计的安装
（一）安装条件的选择
石油化工电磁流量计的安装环境要求尽量安装设置在干燥通风位置，环境湿度应小于85%，周遭环境温度应保证在零下20摄氏度到60摄氏度之间，环境应有一定的防护措施，避免长期的日晒雨淋。另流量计的安装环境应避免与铁磁性物体或是能产生強电磁场的设施设备接触，这些设备能干扰到电磁流量计的信号生成和转换，能使电磁流量计的工作数值失真，因此，使用安装地点应避免这些因素的干扰。
（二）电磁流量计的安装对策和建议
在石油化工生产中，电磁流量计的安装应满足以下几点：
首先石油化工电磁流量计的安装应确保满管，何为满管安装，即是安装的规程和效果，必须保证流体在流经电磁流量计的时候，充满测量导管，电磁流量计的安装应避免设置在管道的制高点，或者采用自下而上的安装方式，这样容易使得导管内聚集气泡，使得测量数据达不到真实效果。
第二是针对弯管、阀门和泵之间的安装技术需要。电磁流量计的安装技术需要中，保证其稳定性是首要的，为了保证其稳定性，安装中，应在传感器的安装之前就使用直管。
第三是旁通管道的安装设计。旁通管道的安装设计是为了方便对电磁流量计的日常检查和维护。旁通管道的安装是有必要的，在生产工艺不允许中断流量的情况下，应在安装流量计的管道上家装旁通管道。
第四是针对进线口与线缆、穿线管的安装。无论是进线口、线缆还是穿线管，在安装中应有向下的安装技术安排，且需要在最低处开口，以此来避免进水造成短路的后果。
第五是转换器与传感器之间的距离。根据工作实践及石油化工仪器仪表安装的技术需要。两者之间的信号线距离不能大于50m，且所使用的信号线必须用镀锌管套穿。
第六是焊接法兰的安装技术需要。焊接法兰与流量计的安装应有一定的顺序需要，流量计安装之前，就需要将法兰焊接好，而不能同时进行焊接，以此来避免焊接时流量计的衬里烧坏。
第七是传感器的接地措施。根据电磁流量计的工作原理，传感器的接地措施一定要做好，其一是必须与被测介质同电位;其二是与大地良好接触产生零电位避免干扰。另根据实际工作环境，为避免传感器与转换器受到干扰，还需要加装一系列的设施，在保证不受干扰的情况下，进行接地安装。
三、石油化工电磁流量计的日常维护和检查
（一）石油化工电磁流量计的日常维护
电磁流量计的日常维护的目的是保证其正常工作运行，确保正常值。日常维护工作较为简单，一是需要对其周围环境的检查，即是检查其是否防日晒雨淋及防尘，且周围是否具有相关干扰因素，并保证其不进水以及被其他物质影响等。电磁流量计在工作中，也有可能产生接线不良等情况，甚至需要对其进行不定期的清理，诸如流体流动产生的沉淀、结垢及其他物质等。
（二）石油化工电磁流量计的故障查找及部件检查
1故障查找
石油化工电磁流量计若产生故障，第一时间不是对其进行拆修。应其工作的需要，进行拆修也相对麻烦，如若不是部件产生问题，电磁流量计在使用中出现的故障一般都是由于外部原因引起，如电源接触不良、管道泄露或是处于非满管的状态、以及管内充满气泡，转换器的后位仪表输入回路未能切开后路等，都是外部影响电磁流量计正常工作的原因。
2转换器的检查
转换器与传感器是电磁流量计工作中的重要组成部分，且这两个部分由于部件分工负荷的原因，经常罢工的现象难免。因此，需要利用相关技术对其进行日常的检查。在针对转换器的检查中，需要判定与排查是否是转换器的故障原因，如果是，就直接更换线路板，线路板可由电磁流量计的生产厂家提供，相关的维修处理较为简单，但在不专业的情况下最好由厂家负责。
3传感器的检查
常规传感器检查需要通用仪表和电阻测试仪。具体检查和测试步骤如下：首先，当管道充满介质时，即当管道充满液体且没有气泡时，连接端子A、B和C之间的电阻值应由万用表测量，且A-C和B-C之间的电阻值应相等。如果差值超过1倍，可能是电极泄漏，冷凝水吸附在测量管外壁或接线盒中。其次，在干衬条件下和干衬条件下，用MΩ计（应大于200MΩ）测量交流和交流之间的绝缘电阻。然后用万用表测量端子A和B以及测量管中两个电极的电阻（应处于短路通信状态）。第三，用万用表测量X和y之间的电阻。如果电阻超过200MΩ，励磁线圈及其引线可能开路或接触不良。第四，检查x、y和c之间高于200MΩ的绝缘电阻。如果它掉落，用热空气干燥外壳内部。第五，如果确定传感器有故障，请联系电磁流量计的制造商。
（三）几种日常故障的排除方法
1仪表物流量无信号输出
仪表物流量无信号输出的原因有：仪表的供电不正常;转换元件的损坏;传感器零部件的损坏;测量内壁有附着物体;电磁流量计不符合安装技术需要;电缆不正常等。根据原因找故障并进行故障排除是仪器仪表日常安装与维护的技术工作。
2输出值波动
造成石油化工电磁流量计输出值波动的原因一般是由介质或者是外界环境的影响造成的。因此对于这种故障，首先就要对外界的环境因素进行排查，一般情况下，没有外界因素的干扰，输出值是不会波动的。但也有因测量管道和液体流动产生振动，造成测量计的电路板松动等引起的输出值波动，这种情况一般很少见，但也必须忽视。
四、总结
本文根据石油化工电磁流量计的工作原理及特点，基于日常工作实践的角度浅要分析电磁流量计的安装和日常维护的技术需要。保证电磁流量计的正常安装以及日常维护，能促进化工生产作业的顺利进行，因此，作为仪器仪表维修与检查人员，应要负起相应的责任，确保仪器仪表的正常作业供给。
