气体涡轮流量计在西气东输的应用
发布时间：2023-03-26 17:04:16来源：hseauto.cn来源：..
字体: 大 中 小
涡轮流量计用于封闭管道中测量低粘度气体的体积流量，在石油，化工，冶金，城市燃气管网等行业中具有广泛的使用价值，在国外天然气、液化石油气、成品油和轻质原油等的转运及集输站，大型原油输送管线的首末站都大量采用它进行贸易结算，在欧洲和美国是仅次于孔板流量计的天然气计量仪表，在中国西气东输一线、二线、川气东送管线上也大量应用于贸易计量，涡轮流量计已成为优良的天然气流量计。

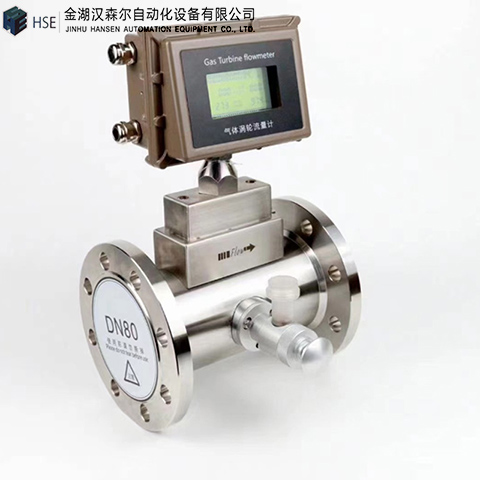

1.涡轮流量计的介绍
（1）涡轮流量计是一种速度式仪表，它具有精度高，重复性好，无零点漂移，高量程比，结构简单，运动部件少，耐高压，测量范围宽，体积小，重量轻，压力损失小，维修方便等优点，涡轮流量计拥有高质量轴承，特别设计的导流片，因此极大降低了磨损，对峰值不敏感，甚者恶劣的条件下也可以给出可靠的测量变量。流量范围：5-25000m3/h，连接口径：DN50-DN600，压力等级：PN10/16/25/40/100。
（2）涡轮流量计类别：①插入式涡轮流量计②气体涡轮流量计③智能涡轮流量计④液体涡轮流量计⑤卡箍式液体涡轮流量计⑥防腐型涡轮流量计。
（3）涡轮流量计工作原理：当气流进入流量计时，首先经过特殊结构的前导流体并加速，在流体的作用下，由于涡轮叶片与流体流向成一定角度，此时涡轮产生转动力矩，在涡轮克服阻力力矩和摩擦力矩后开始转动，当诸力矩达到平衡时，转速恒定，涡轮转动速度与流量成线性关系。叶轮的转速经一副齿轮减速，同时由一个密封的磁性耦合件将转动传到仪表外部的机械式计数器。利用电磁感应原理，通过旋转的涡轮叶片顶端导磁体周期性地改变磁阻，从而在线圈两端感应出与流体体积流量成正比的脉冲信号，测出脉冲信号的频率便得到流量的大小。涡轮流量计与流量计算机（或积算仪）配套使用，流量计算机有脉冲、温度、压力检测通道，并配有各种通讯接口。
（4）涡轮流量计结构：由表体、导向体（导流器）、叶轮、轴、轴承及信号检测器等组成。
2.涡轮流量计的安装
（1）安装涡轮流量计前，输气管线应该是清洁的，没有水、脏污和焊渣这些能够对涡轮叶片和机械部分造成损坏的杂质，被测介质不洁净时，要加过滤器。
（2）涡轮流量计对管道内流速分布畸变及旋转流较敏感，因此要根据上游阻力件类型配备必要长度的直管段，一般其上游应具有最短10D的直管段长度，其下游应具有最短5D的直管段长度（D为流量计公称直径），如果在流量计的上游存在着旋风分离器、空间接头、调压阀等复杂阻流件，则应在流量计上游5D的位置安装整流器。
（3）流量计应水平安装，避免垂直安装，如果管道里有水或者气体很潮湿，流量计管道应该是倾斜的，使得液体能够从流量计中流出，如果流量计垂直安装，流体的流向应該是向下的。
（4）保证流体的流动方向与仪表外壳的箭头方向一致，不得装反。
（5）被测介质对涡轮不能有腐蚀，特别是轴承处，否则应采取措施。
3.涡轮流量计的启用
（1）装有油泵的仪表， 使用前用润滑油给油腔注满油，并根据周期要求进行注油；没有油泵的涡轮流量计不需要维护。
（2）投运前要查看涡轮流量计检定证书与配套的流量计算机对仪表系数的设定是否一致。
（3）涡轮流量计的启动规范，注意操作过程中，压力剧烈震荡或过快的高速加压会损坏流量计。
4.维护
（1）定期检查它的安全性和运行状态，如果曾经出现过过大的压力，装置曾经反常震动或者气体非常的脏，就必须对涡轮流量计进行检查。
（2）定期检查与之配套的流量计算机的脉冲频率值。
（3）对叶轮的检查，叶轮的检查可以通过拿掉传感器或者死堵来进行，拨动叶轮，判断转动是否灵活，有无扫膛现象。注意：如果移动传感器探头将破坏流量计的铅封。
5.总结
涡轮流量计作为贸易计量仪表，正确的使用和维护能最大限度的延迟使用寿命和其准确性，本文所产说的内容均为操作维护人员应该具备的基础知识。
