德尔塔巴流量计在煤气计量中的应用
发布时间：2023-06-04 23:59:48来源：hseauto.cn来源：..
字体: 大 中 小
在冶金企业里，二次能源中的焦炉煤气、高炉煤气和转炉煤气合理利用，对企业的节能降耗有着重要的意义。邯钢公司邯宝能源中心自备电厂和煤气加压站共使用19台德尔塔巴流量计对煤气来进行计量。煤气流量测量的准确，对企业整个管网煤气的综合利用和成本核算有着重要的计算依据。
1 德尔塔巴流量计简介
1.1 结构
德尔塔巴流量计是由多孔取压的德尔塔巴传感器、连接装置、导压管、变送器连接件和差压变送器等组成的。德尔塔巴传感器上有两排按一定规则排列的两对或多对取压孔，其孔径为8mm。
1.2 工作原理
德尔塔巴流量计是一种插入式的，运用差压式工作原理的均速管流量计，以流量连续性方程和伯努利方程为基础。在传感器迎流面的多点测压孔测量的是总压，背流面多点测压孔测量的是静压，差压变送器将传感器经导压管输出的总压和静压的差压，经过计算后输出直流4-20mA信号给PLC或DCS，计算出质量流量或体积流量（有时需进行温度和压力补偿）。
1.3 特点
德尔塔巴流量计可以用于测量气体和液体的流量，具有以下优点：结构简单、安装维护方便;适用通径，应用范围广;管道动力压力损失小，压差大，可以双向测量;精度高、直管段要求低;可靠性高、防阻塞，可以在相当恶劣的工況下使用。
2 流量计性能对比

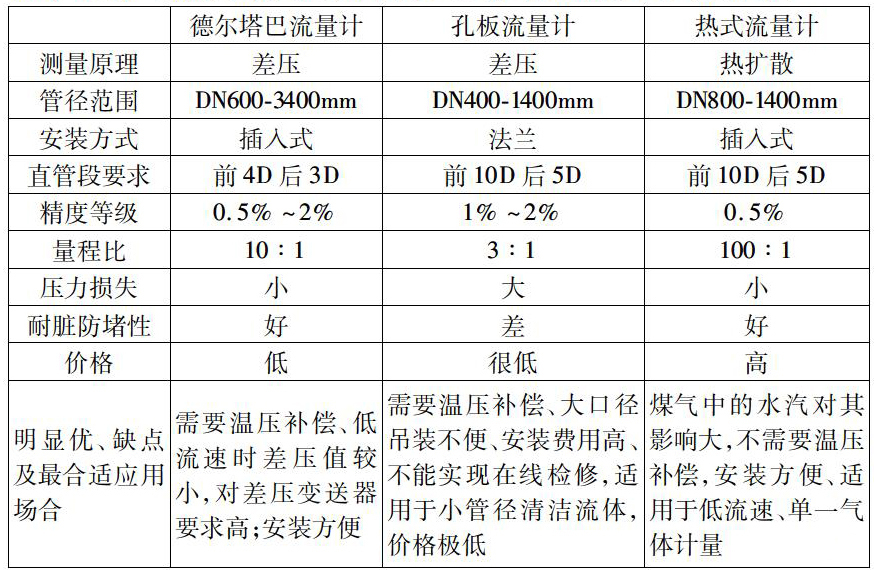

德尔塔巴流量计、孔板流量计和热式流量计分别在邯宝能源中心煤气流量计量应用中的主要性能对比如下表所示：
3 应用中存在的问题、原因分析和改进措施
邯宝能源中心自备电厂使用的是高炉煤气、焦炉煤气和转炉煤气的纯燃气锅炉，这三种煤气流量均使用德尔塔巴流量计来计量，由于煤气管道直径大，流速低，德尔塔巴流量计输出的差压小，均使用高精度、高稳定性的微差压变送器，由于其量程小，安装位置不同而受力不均匀引起差压的变化，流量就会有变化。
3.1 锅炉煤气流量波动大
原因分析：微差压变送器的支架和其保温箱的支架已经使用了12年，腐蚀严重，产生松动，导致微差压变送器位置稍有晃动，零点就会跑偏，使得煤气流量波动大。
改进措施：对微差压变送器的支架和其保温箱的支架进行更换和加固，消除了由于支架晃动导致煤气流量波动大的隐患。
3.2 锅炉焦炉煤气流量偏小或死数
原因分析：电厂锅炉燃烧用的焦炉煤气仅经过简单的预处理，其含有水、粉尘、焦油、萘、硫化物等杂质，德尔塔巴流量计取压孔为Φ8mm，有很强的防堵性能，变送器的导压管为不锈钢管，下穿护栏，呈下“U”形弯，管路不易拆卸和清理。在冬季气温低时，含有的水分在导压管里凝结成水，结冰，焦油、萘和硫化物会结晶，也容易堵塞德尔塔巴和取压管路或使管路不畅，导致变送器流量偏小或死数。
改进措施：（1）导压管用铝塑管代替以前不锈钢管，导压管的走向由上跨代替下穿护栏，有利于管路拆卸和清理。（2）德尔塔巴流量计选用的是在线插拔型，定期用蒸汽对其进行清理。
煤气净化加压站的焦炉煤气经过脱硫、脱萘和除湿净化处理，煤气品质高，焦炉煤气和高炉煤气通过加压机加压后，根据生产厂对混合煤气热值的要求，按一定的流量配比混合供生产厂加热炉使用，这两种煤气流量均使用德尔塔巴流量计来计量。
3.3 煤气流量小，不显示
当生产厂混合煤气用量很小时，即焦炉煤气流量或高炉煤气流量小于1000Nm3/h，流量突然降为0，就会影响岗位调整焦炉煤气和高炉煤气流量配比。
原因分析：生产厂使用煤气量小（低于1000Nm3/h）时，德尔塔巴流量计本身输出的差压特别小，再加上小信号切除，导致流量显示为0。
改进措施：在焦炉煤气和高炉煤气管道上分别在线安装1台热式流量计，热式流量计量程比大，最小可以测量200Nm3/h。在生产厂煤气用量很小时，仍能通过参考热式流量计的测量流量来调整焦炉煤气和高炉煤气的流量配比，以保证混合煤气的热值。
4 结语
通过实际应用和性能对比，说明德尔塔巴流量计具有很好的测量性能，对于应用中存在的一些问题，都有很好的解决方案，因此，在煤气计量领域里，德尔塔巴流量计是一种可以优先选型的流量计。
